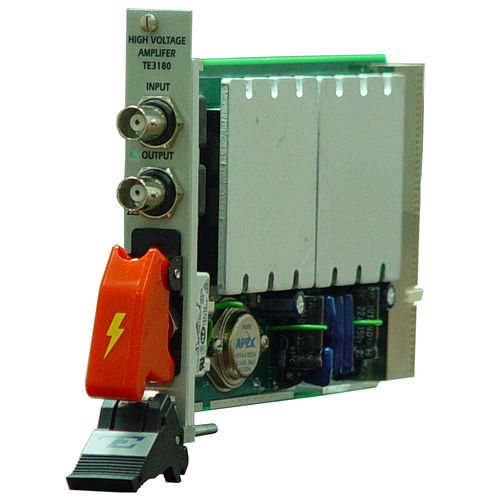

Усилитель сигнала 3180

карта PXIвыход токаширокополосный

Модель 3180 была разработана как универсальный широкополосный усилитель высокого напряжения, однако с учетом конкретных областей применения. Она обеспечивает переключаемое усиление до x50, амплитуду сигнала от -90 В до +90 В и выходной ток 150 мА. Благодаря полосе пропускания по большому сигналу до 300 кГц и полосе пропускания по малому сигналу до 1 МГц новый усилитель TE3180 открывает новые возможности для удовлетворения требований, которые ранее не могли быть реализованы в формате PXI без ущерба для полосы пропускания и целостности сигнала. ПXI-плата одинарной ширины Скорость нарастания сигнала до 120 В/мкс Особенности Решение типичных проблем Распространённой проблемой оборудования PXI является невозможность генерации высоких напряжений из-за низкого уровня напряжения питания. Например, генераторы сигналов или аналогичные устройства-источники сигналов получают питание от шин 12 В. Следовательно, они не могут генерировать сигналы с амплитудой выше 10 Вp-p на нагрузке 50 Ом. Модель 3180 решает эту проблему за счет использования преобразователей постоянного тока в постоянный ток (DC/DC) для повышения напряжения на шинах, что в сочетании со специальными компонентами и уникальной конструкцией позволяет усиливать входные сигналы до 180 Вp-p на нагрузке 0,1 Ом. Безопасность Безопасность играла важную роль при разработке модели 3180. Путь прохождения высокого напряжения к схеме усилителя блокируется механическим переключателем на передней панели, а случайное подание высокого напряжения на тестируемое устройство (UUT) предотвращается предохранительным фиксатором. Модель 3180 будет выдавать высоковольтные сигналы только после снятия предохранительной защелки и переключения высоковольтного выключателя в положение «ON».
