Усилитель сигнала 9160

с одиночным каналомдля монтажа в стойкуширокополосный

Обзор

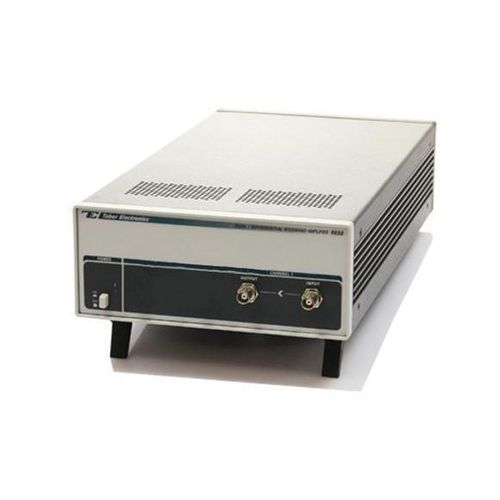

9160A — настольный DC‑связанный одноканальный широкополосный усилитель в корпусе 2U для пол‑19-дюймового шкафа. Обеспечивает высокое напряжение и большой ток на выходе для требовательных лабораторных и промышленных задач.

Ключевые характеристики

• Типовая полоса пропускания: 45 MHz
• До 34 Vp‑p в 50 Ω (стандартная конфигурация)
• Пиковый выходной ток до 1 A; непрерывная выходная мощность до 10 W
• Быстрые фронты, время перехода < 10 ns
• Широкополосное усиление с низкими искажениями
• Настраиваемые параметры: коэффициент усиления, входное сопротивление, конфигурация выхода

Рабочие характеристики
Усилитель обеспечивает высокую амплитуду с устойчивой частотной характеристикой в пределах 45 MHz. Пиковая способность по току поддерживает импульсные и непрерывные применения, требующие как напряжения, так и тока.

Конфигурация прибора
Стандарт: усиление x10, 34 Vp‑p в 50 Ω. Доступны фиксированные усиления x15 и x20 (заметка: при больших фиксированных усилениях полоса может уменьшаться). Связь DC или AC — переключаемая.

Выходы
Выходы на передней панели подают усиленный сигнал на согласованную нагрузку. Доступны варианты: два раздельных канала или один канал с дифференциальными выходами (переключается), в зависимости от заказа.

Входы
На канал: основной вход (передняя панель), вспомогательный суммирующий вход (задняя панель) и вход DC‑смещения (задняя панель). Входное сопротивление настраивается: 50 Ω, 75 Ω или 1 MΩ.

Целевые применения
Разработан для пьезоэлектроники, характеристики преобразователей, испытаний MEMS, научных широкополосных измерений и общей электроники, требующей усиления высокого напряжения и тока.

Заказ и опции

• Пример модели: 9160-10-50-D-S — одноканальный усилитель 34 Vp‑p
• Опции усиления: x10 (стандарт), x15, x20 (фиксированные)
• Входное сопротивление: 50, 75, 1M
• Связь: D = DC, A = AC
• Конфигурация выхода: S = два раздельных канала, D = один канал дифференциальный

Аксессуары

• Крепёжный комплект на 19" (одинарный)
• Крепёжный комплект на 19" (двойной)
• Профессиональный транспортный чехол

Связанные документы
Технические описания, брошюры и примеры применения доступны для загрузки на странице продукта.

Технические характеристики

• Модель: 9160A (одноканальный широкополосный усилитель)
• Полоса пропускания: 45 MHz (типично)
• Максимальная амплитуда: 34 Vp‑p в 50 Ω (стандарт)
• Максимальный выходной ток: пик до 1 A
• Непрерывная выходная мощность: до 10 W
• Время перехода: < 10 ns
• Искажения: низкие (по спецификациям производителя)
• Опции входного сопротивления: 50 Ω, 75 Ω, 1 MΩ
• Опции связи: DC или AC
• Конфигурация выхода: выбираемая S (два раздельных канала) или D (один дифференциальный канал)
• Входы на канал: главный (спереди), вспомогательный (сзади), DC‑смещение (сзади)
• Форм-фактор: настольный, 2U, пол-19-дюймового шкафа, металлический корпус
• Стандартное усиление: x10 (доступны другие фиксированные значения)
