Усилитель сигнала 9260

дифференциальныйс двумя каналамивыход тока

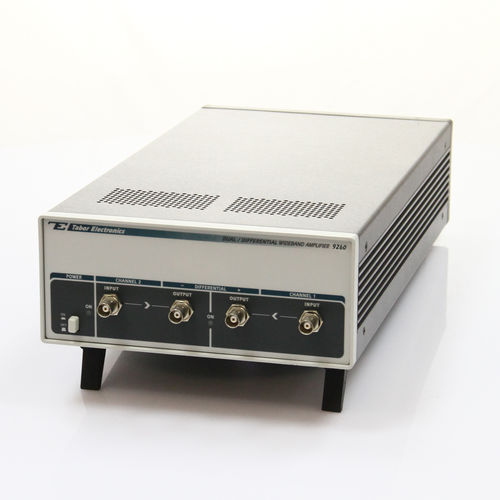

Модель 9260 представляет собой настольный двухканальный широкополосный усилитель с прямой связью по постоянному току, выполненный в полностью металлическом корпусе размером 2U (половина 19-дюймовой стойки), предназначенный для усиления высокочастотных сигналов с высоким током. Благодаря широкой полосе пропускания 45 МГц, амплитуде 34 Вp-p на нагрузке 50 Ом и выходной мощности до 10 Вт модель 9260A является идеальным дополнительным усилителем для любого источника сигнала, требующего дополнительного усиления мощности в сложных условиях эксплуатации. Полоса пропускания 45 МГц Быстрое время перехода <10 нс Низкий уровень искажений Характеристики Высокий ток и высокая мощность Благодаря пиковому выходному току 1 А усилитель 9260A обеспечивает непрерывную выходную мощность до 10 Вт, что делает его идеальным решением для различных импульсных приложений. Конфигурация прибора 9260A можно настроить для работы в режиме двух независимых односторонних каналов или в режиме одного входа с двумя дифференциальными выходами. Стандартная конфигурация 9260A обеспечивает максимальное выходное напряжение 34 Вp-p на нагрузке 50 Ом с коэффициентом усиления x10. Другие нестандартные значения коэффициента усиления, например x15, можно заказать при покупке, что предоставляет клиентам ещё более широкий выбор решений для их задач. Характеристики выходов Выходы расположены на передней панели. Имеется два выхода, по одному на каждый канал. Когда 9260A сконфигурирован как два отдельных усилителя, выходы генерируют усиленные сигналы в диапазоне 34 Вp-p на согласованном импедансе нагрузки при полосе пропускания примерно 45 МГц. Входные характеристики Входы усилителей можно настроить для работы с различными импедансами источника, такими как 50 Ом, 75 Ом или 1 МОм. Для каждого канала имеется три входа: 1. Основной вход. Этот вход расположен на передней панели и обычно используется для ввода сигналов. 2. Вспомогательный вход.
