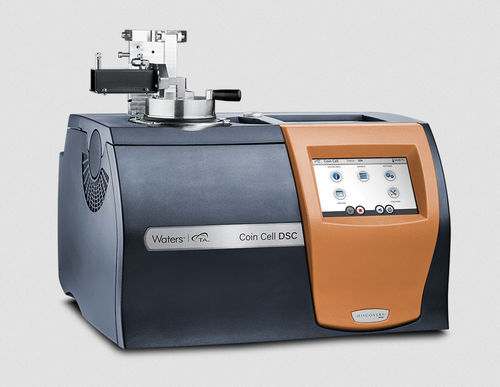

Дифференциальный сканирующий калориметр

высокотемпературныйизотермическийвысокая чувствительность

Обзор
Дифференциальный сканирующий калориметр для монетных элементов (Coin Cell DSC) выполняет прямой тепловой анализ полностью собранных монетных элементов формата 2032 без разборки. Выявляет температуру инициирования, выделение энергии и теплоту реакции, а также поддерживает совместную термическую и электрохимическую оценку безопасности и характеристик батарей.

Ключевые возможности

• Прямое испытание полностью собранных 2032 монетных элементов без разборки
• Быстрое обнаружение температуры инициирования, механизмов реакции, теплоты реакции и признаков выделяемых газов
• Одновременная фиксация тепловых и электрохимических сигналов для анализа безопасности и производительности
• Полная характеристика в диапазоне −80 °C до 600 °C (зависит от системы охлаждения)

Особенности

• Высокочувствительный датчик для точного измерения температуры инициирования и теплового потока
• Широкий температурный диапазон: −80 °C до 600 °C (зависит от системы)
• Капсула для монетных элементов сохраняет контакт с датчиком при отказе элемента
• Совместимость с анализом эволюционных газов (EGA): MS, FTIR, GC‑MS
• Мониторинг напряжения для оценки состояния заряда и коротких замыканий
• Цветной сенсорный экран в стиле приложения для управления

Капсула для монетных элементов

• Совместима с 2032 и любыми монетными элементами диаметром 20 мм
• Стандартные капсулы сохраняют тепловой сигнал на всем диапазоне образцов
• Капсулы для циклирования оптимизируют тепловой поток при изотермических циклах
• 20 мм алюминиевые тигли доступны для образцов материалов

Режимы испытаний

• Режим сканирования: оценивает термическое воздействие, деградацию, температуру инициирования, теплоту реакции и перекрестные реакции материалов
• Изотермический режим: оценивает тепловой поток при формировании SEI, заряд/разряд, перезаряд и глубокий разряд

Анализ эволюционных газов (EGA)

• Совместимые методы: масс‑спектрометрия (MS), FTIR, газовая хроматография‑масс‑спектрометрия (GC‑MS)

Электрохимическое подключение

• Поддерживает подключение устройств мониторинга напряжения для записи электрических сигналов
• Интерфейсы с циклерами батарей для исследований циклирования
• Работает с потенциостатами для электрохимических экспериментов

Программное обеспечение и данные

• Программное обеспечение TRIOS™ для управления, сбора данных и совместного термического/электрохимического анализа
• Встроенные шаблоны для монетных элементов, интуитивная визуализация и автоматическая генерация отчетов
• Экспорт данных (JSON) для интеграции с LIMS и неограниченные лицензии для удалённого доступа

Технические характеристики

• Baseline flatness: ≤ 500 μW
• Baseline repeatability: ≤ 100 μW
• Диапазон температур: −80 °C до 600 °C (зависит от системы охлаждения)
• Погрешность температуры: ±0,1 °C
• Точность температуры: ±0,05 °C
• Точность энтальпии: ±1 %
• Скорость нагрева: 0,01 °C до 20 °C/мин

Функции прибора (кратко)

• Цветной сенсорный экран в стиле приложения (включён)
• Возможность EGA (включено)
• Возможность электрохимического анализа (ECA): опционально

Варианты тиглей (сводка)

• 20 мм алюминиевый тигель — до 600 °C
• Coin Cell DSC стандартная капсула — до 600 °C
• Coin Cell DSC капсула для циклирования — до 60 °C с ECA

Примечания

• [1] Диапазон температур зависит от выбранной системы охлаждения (FACS или RCS)
• [2] Погрешность и точность измерены по индиевому стандарту с 20 мм алюминиевым тиглем
