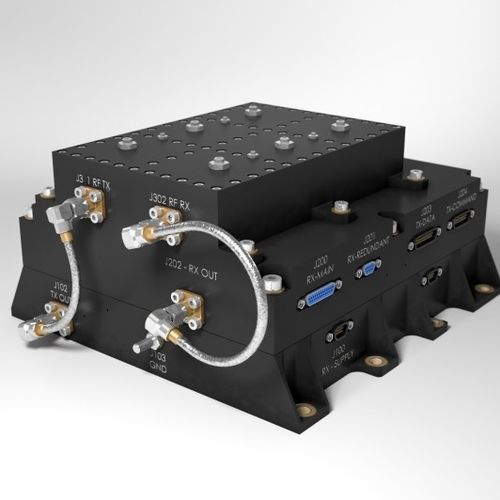

Приемопередатчик РЧ EWC29

FMспутниковыйдля телеметрии

EWC29 CLASS 3 (& CLASS 2) - это надежный, высокопроизводительный и малопотребляющий транспондер S-диапазона, который был разработан CNES (Французским космическим агентством) и компанией Syrlinks для платформ среднего размера. Первое поколение приемопередатчика S-диапазона SYRLINKS называется EWC15 и было разработано совместно с CNES в 1997 году на основе инновационной и надежной концепции с использованием квалифицированных COTS и стресс-тестов на устройствах квалификационной модели. EWC15 уже был запущен в многочисленных и известных миссиях, таких как ROSETTA, DEEP-IMPACT, DEMETER, PARASOL, .... На сегодняшний день более 20 миссий и аппаратов LEO FM. С 2014 года Syrlinks предлагает второе поколение приемопередатчиков и транспондеров S Band под названием EWC29, основанных на компонентах, отвечающих требованиям космической техники, и полностью соответствующих стандарту ECSS-Q-ST-60C CLASS 3. Функции доплера (когерентный режим) и диапазона доступны в качестве опций. В передающей части EWC29 работает в диапазоне 2200-2290 МГц. Выходная мощность радиочастоты может регулироваться от +27 до +37 дБм со скоростью передачи данных от 10 кбит/с до 5 Мбит/с (опции). Для приемной части EWC29 работает в диапазоне частот 2025-2110MHz со скоростью передачи данных, которая может быть выбрана в диапазоне от 8 до 256kbps. Конструкция изделия включает в себя независимые внутренние части: - Передатчик (TeleMetry - TM), - Приемник (TeleCommand - TC) и дуплексер. Обе функции являются независимыми и включают в себя изолированный DC-DC преобразователь с входным диапазоном 22/37В. На борту также реализованы некоторые "электронные предохранители" для отключения некоторых линий питания в случае защелкивания - или перегрузки по току - из-за космических излучений.
