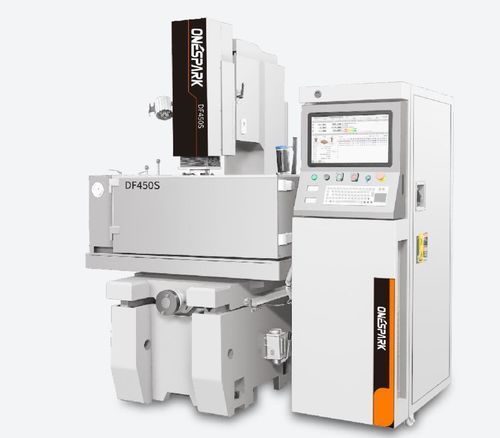

Станок электроэрозионной обработки путем забивания DF450Sвысокоскоростнойсверхточныйгибкий
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Другие характеристики
- сверхточный, высокоскоростной, гибкий, для небольших деталей
- Ход Х
МИН.: 450 mm
(17,72 in)МАКС.: 600 mm
(23,62 in)- Ход Y
МИН.: 350 mm
(13,78 in)МАКС.: 500 mm
(19,69 in)- Ход Z
МИН.: 200 mm
(7,87 in)МАКС.: 220 mm
(8,66 in)
Описание
Обзор
Параметры
ПУНКТ | Единица | DF450S | DF540S | DF650S
Рабочий ход осей X/Y/Z | mm | 450*350*200 | 500*400*220 | 600*500*220
Размер рабочей масляной ванны (L×W×H) | mm | 1060*650*440 | 160*690*500 | 1320*800*500
Размер стола (L×W) | mm | 700*400 | 800*450 | 900*500
Высокоглянцевой зеркальный контур (лучшая чистота поверхности) | Ra | 0.28 | 0.28 | 0.28
Лучшая чистота поверхности с орбитальной головкой | Ra | 0.15 | 0.15 | 0.15
Макс. скорость обработки | mm²/min | 450 | 450 | 450
Мин. расход электрода | % | 0.1 | 0.1 | 0.1
Расстояние от наконечника электрода до стола | mm | 200-500 | 200-600 | 300-700
Макс. грузоподъёмность электрода | Kg | 100 | 50 | 50
Макс. грузоподъёмность рабочего стола | Kg | 900 | 000 | 000
Масса станка (включая масляный бак) | Kg | 1460 | 650 | 2000
Габариты станка (L×W×H) | mm | 2900*1350*2150 | 3300*1600*2420 | 3500*2250*2480
Характеристики / технические спецификации
- Сохранена традиционная конструкция корпуса; рабочий стол приводится в действие вручную, что упрощает установку оснастки и загрузку деталей.
- Ось Z приводится прецизионной линейной кареткой и серводвигателем с шариковинтовым приводом для воспроизводимого вертикального позиционирования.
- Двухступенчатый ход головки обеспечивает обработку более высоких заготовок и гибкую настройку положения электрода.
- Доступна опция орбитальной головки для улучшения чистоты поверхности; высокоглянцевой зеркальный контур обеспечивает низкие значения Ra.
Параметры
ПУНКТ | Единица | DF450S | DF540S | DF650S
Рабочий ход осей X/Y/Z | mm | 450*350*200 | 500*400*220 | 600*500*220
Размер рабочей масляной ванны (L×W×H) | mm | 1060*650*440 | 160*690*500 | 1320*800*500
Размер стола (L×W) | mm | 700*400 | 800*450 | 900*500
Высокоглянцевой зеркальный контур (лучшая чистота поверхности) | Ra | 0.28 | 0.28 | 0.28
Лучшая чистота поверхности с орбитальной головкой | Ra | 0.15 | 0.15 | 0.15
Макс. скорость обработки | mm²/min | 450 | 450 | 450
Мин. расход электрода | % | 0.1 | 0.1 | 0.1
Расстояние от наконечника электрода до стола | mm | 200-500 | 200-600 | 300-700
Макс. грузоподъёмность электрода | Kg | 100 | 50 | 50
Макс. грузоподъёмность рабочего стола | Kg | 900 | 000 | 000
Масса станка (включая масляный бак) | Kg | 1460 | 650 | 2000
Габариты станка (L×W×H) | mm | 2900*1350*2150 | 3300*1600*2420 | 3500*2250*2480
Характеристики / технические спецификации
- Модель: DF450S (также доступны DF540S, DF650S)
- Рабочий ход X/Y/Z: 450×350×200 мм
- Размер масляного бака: 1060×650×440 мм
- Размер стола: 700×400 мм
- Зеркальная высокоглянцевая поверхность: Ra 0.28; с орбитальной головкой: Ra 0.15
- Макс. скорость обработки: 450 mm²/min
- Мин. расход электрода: 0.1 %
- Расстояние наконечник электрода — стол: 200–500 мм
- Макс. грузоподъёмность электрода: 100 кг
- Макс. грузоподъёмность стола: 900 кг
- Масса станка (включая бак): 1460 кг
- Габариты (L×W×H): 2900×1350×2150 мм
