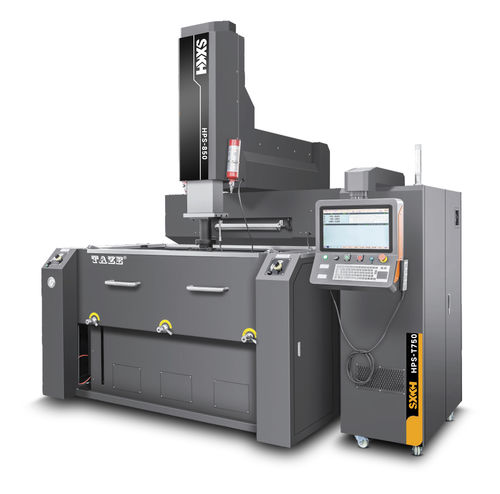

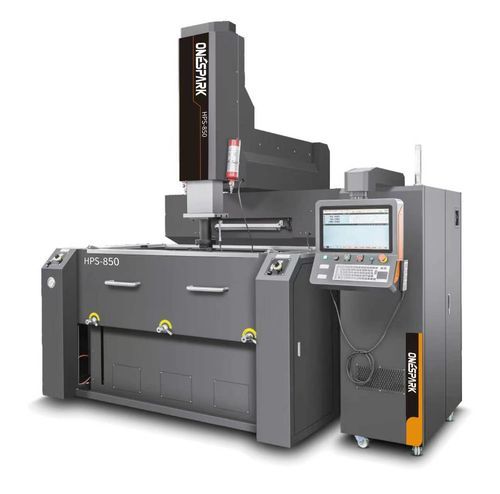

Станок электроэрозионной обработки путем забивания HPS-850

высокой точностивысокоскоростнойгибкий

МОДЕЛЬ: HPS-850
Рабочий ход по осям X/Y/Z: 800/500/400мм
Размеры рабочей ванны (Д×Ш×В): 1800×1100×570мм
Размеры стола (Д×Ш): 1150×600мм
Расстояние от наконечника электрода до стола: 500-900мм
Максимальная нагрузка на электрод: 180KG
Максимальная нагрузка на стол: 3000KG
Вес станка (с ванной): 4800KG
Габаритные размеры (Д×Ш×В): 2280×2600×2690мм
Минимальный износ электрода: 0,1%
Максимальный ток обработки: 75A (опционально 100A)
Точность позиционирования: 5 мкм
Точность повторного позиционирования: 2 мкм

Особенности станка:
◆ Основание выполнено по коробчатой конструкции с сверхширокой базой направляющих, что обеспечивает непрерывное движение осей X и Y и формирует стабильный параллелизм с поверхностью стола, обеспечивая высокоточную обработку как крупных, так и мелких пресс-форм.
◆ Квадратная конструкция (BOX) головки станка выдерживает внешние нагрузки со всех направлений и сохраняет точность обработки при исходном позиционировании, гарантируя, что точность обработки тяжёлыми электродами не снижается.
◆ Все три оси оснащены японскими абсолютными серводвигателями Panasonic с полным цифровым управлением и встроенным энкодером. Они в любой момент передают данные о работе электрода обратно на привод, что позволяет более точно управлять двигателем. Отличаются быстродействием, малым моментом инерции, стабильной работой, низким уровнем шума, отсутствием радиопомех и вибраций, а также простотой обслуживания, что эффективно повышает производительность станка с высокой чувствительностью и управляемостью.
◆ Оси X, Y и Z используют шлифованные шарико-винтовые пары производства Тайвань.
◆ Оси X и Y оснащены полностью закрытыми усиленными направляющими, при этом расстояние между направляющими оси X превышает ход оси Y, что обеспечивает параллелизм между полным ходом осей X/Y и столом.
◆ Благодаря долговременному и стабильному управлению температурой жидкости и наличию системы охлаждения, обработка на станке не зависит от внешних условий или изменений режима обработки, что максимально расширяет адаптивность станка к различным условиям обработки и требованиям по точности.
◆ Полный набор вспомогательного оборудования, включая автоматическую систему пожаротушения и датчики уровня обрабатывающей жидкости, обеспечивает безопасные условия работы.
◆ Корпус изготовлен из чугуна FC30, прошедшего высокотемпературный отжиг и естественное старение.
