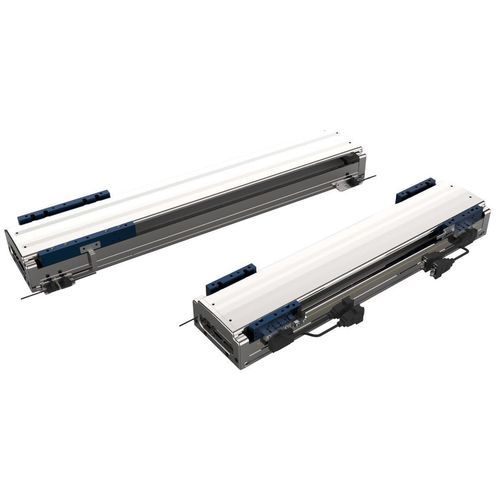

Линейный двигатель DC TLSA-140-C1

бесщеточныйплоскийбезрамный

Введение
Серия TLSA-140-C1 — высокоточный, высокожёсткий линейный моторный модуль, разработанный для прецизионной автоматизации, полупроводникового оборудования, промышленной обработки и платформ линейного перемещения. Модуль поддерживает настраиваемые длины и выступает в роли основного передающего узла для обеспечения автоматизированного производства, повышения производительности и повторяемости, а также снижения ошибок процесса и затрат.

Модели и параметры линейного мотора
T (мм): 80, 128, 176, 224, 272, 320, 368, 416, 464, 512, 560, 608, 656, 704, 752, 800, 848, 896
A (мм): 46, 10, 34, 58, 22, 46, 10, 34, 58, 22, 46, 10, 34, 58, 22, 46, 10, 34
Длина (мм): 240, 288, 336, 384, 432, 480, 528, 576, 624, 672, 720, 768, 816, 864, 912, 960, 1008, 1056

T (мм) (расширенный): 944, 992, 1040, 1088, 1136, 1184, 1232, 1280, 1328, 1376, 1424, 1472, 1520, 1568, 1616, 1664, 1712, 1760
A (мм) (расширенный): 58, 22, 46, 10, 34, 58, 22, 46, 10, 58, 22, 46, 70, 34, 58, 22, 46, 70
Длина (мм) (расширенный): 1104, 1152, 1200, 1248, 1296, 1344, 1392, 1440, 1488, 1536, 1596, 1644, 1692, 1740, 1788, 1836, 1884, 1932, 1980

Конфигурация и параметры производительности
Мотор: TCL-030-C1-5.0 — Длина силового кабеля: 5 м
Драйверы: 3 A номинал — Пиковый ток: 12 A
Обратная связь: магнитная шкала (разрешение 1 μm); оптическая шкала (разрешение 0,5 μm)
Направляющие: Тип 15 двойные направляющие рельсы
Производительность: непрерывная тяга 86 N; пиковая тяга 270 N
Длина: модули специальных длин настраиваются по требованиям заказчика
Точность: повторяемость магнитной шкалы ±5 μm/500 mm; повторяемость оптической шкалы ±2 μm/500 mm
Прямолинейность: ±5 μm/300 mm
Справочный вес: ход 80 mm = 5,8 kg; каждые дополнительные 48 mm хода +0,75 kg
Установка: горизонтальная или боковая монтаж

Особенности / Технические характеристики

• Серия: TLSA-140-C1
• Пример двигателя: TCL-030-C1-5.0 (силовой кабель 5 м)
• Номинал драйвера: 3 A; пиковый ток 12 A
• Варианты обратной связи: магнитная шкала 1 μm; оптическая шкала 0,5 μm
• Тип направляющих: Тип 15 двойные направляющие рельсы
• Непрерывная тяга: 86 N
• Пиковая тяга: 270 N
• Повторяемость: магнитная ±5 μm/500 mm; оптическая ±2 μm/500 mm
• Прямолинейность: ±5 μm/300 mm
• Вес: 5,8 kg для хода 80 mm; +0,75 kg за каждые дополнительные 48 mm
• Установка: горизонтальная или боковая
• Длины: настраиваемые / по запросу
