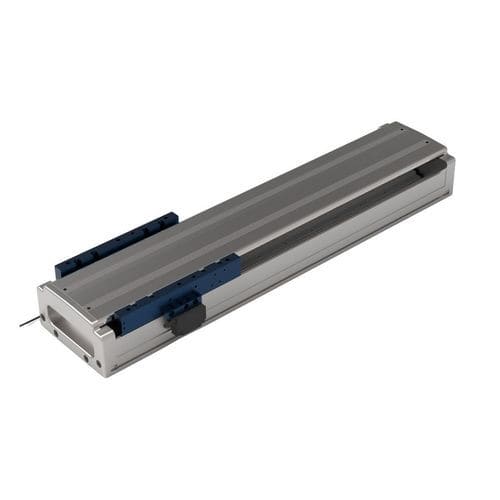

Линейный двигатель DC TLSA-120-C1

ACбесщеточныйс прямым приводом

Введение
Модуль TLSA-120-C1 с одной осью (линейный моторный слайд, линейный исполнитель, прецизионная позиционирующая платформа) преобразует электрическую энергию непосредственно в линейное механическое движение. За счет исключения промежуточных передач обеспечивается упрощенная конструкция, большой ход, высокая ускоряемость, быстрый отклик и высокая точность позиционирования.

• Типичные применения: производство полупроводников; производство аккумуляторов для новых источников энергии; сборка электроники 3C; прецизионная обработка; контрольно-измерительное оборудование; лазерная резка и сварка; системы диспенсинга и покрытия; ЧПУ-станки; гравировальные станки.

Модели и параметры
T (мм): 80, 120, 160, 200, 240, 280, 320, 360, 400, 440, 480, 520, 560, 600, 640, 680, 720, 760, 800, 840, 880, 920, 960, 1000, 1040, 1080, 1120, 1160, 1200, 1240, 1280, 1320, 1360, 1400, 1440, 1480
A (мм): 18, 38, 58 (в зависимости от модели)
L (мм): 304, 344, 384, 424, 464, 504, 544, 584, 624, 664, 704, 744, 784, 824, 864, 904, 944, 984, 1024, 1064, 1104, 1144, 1184, 1224, 1264, 1304, 1344, 1384, 1424, 1464, 1504, 1544, 1584, 1624, 1664, 1704

Конфигурация и производительность

• Двигатель: TCQ-030-C1C2-UN-5.0 (стандартная длина кабеля 5 м)
• Токи привода: постоянный 2,2 A; пиковый 8,4 A
• Обратная связь: магнитная линейка — разрешение 1 μm (кабель 5 м); оптическая линейка — разрешение 0,5 μm (кабель 5 м)
• Система направляющих: 15 двойных направляющих
• Тяга: постоянная 120 N; пик 480 N
• Прямолинейность: ±10 μm / 300 mm
• Повторяемость: магнитная ±5 μm / 500 mm; оптическая ±2 μm / 500 mm
• Вес: 4,8 кг при ходе 80 мм; +0,75 кг за каждые дополнительные 40 мм
• Варианты установки: горизонтальная или боковая
• Специальные размеры и длины доступны по запросу
