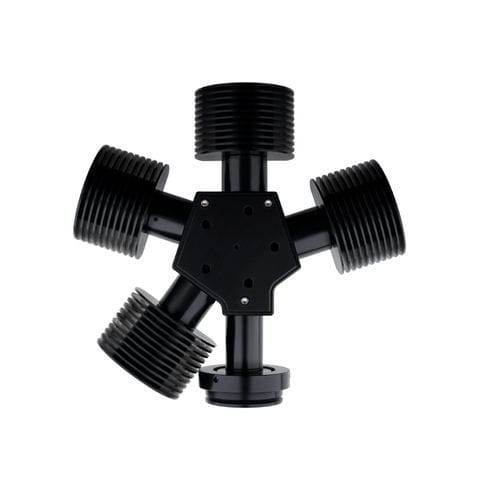

Combinateur оптических пучков Lambda OBC

линейныйпростой

Lambda OBC (optical beam combiner) - это новая запатентованная концепция объединения отдельных источников света с разными спектрами в один общий выходной луч. Каждый отдельный источник света коллимируется перед входом в оптический тракт через полосовой фильтр. Фильтры для каждого источника света также работают как зеркала, отражающие коллимированные пучки от предыдущих источников света. На приведенной ниже схеме показаны оптические пути для каждого положения, включая происходящие отражения: Традиционно для объединения более двух источников света требовалось использовать дихроичную лестницу. Дихроичные зеркала, которые переключаются с пропускания на отражение в одной точке спектра, позволяют объединять отдельные источники света при условии, что эти источники не имеют перекрывающихся длин волн. Недостатком такого подхода является то, что источники света нельзя легко менять. Дихроичные лестницы также требуют внимательного отношения к порядку введения источников света в оптический тракт, чтобы избежать блокировки света следующим по очереди дихроичным фильтром. Как правило, перед каждым источником света перед дихроиком необходимо добавить дополнительные полосовые фильтры, чтобы выбрать необходимый диапазон длин волн для каждого источника. Каждый фильтр и дихроичный фильтр, используемые в лестнице, уменьшают общий световой поток системы.
