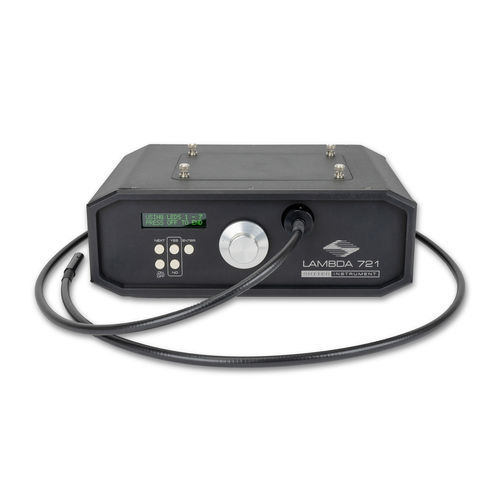

Combinateur оптических пучков Lambda 721

Lambda 721 - это новая концепция, позволяющая объединить до 7 отдельных светодиодных кубов с разными спектрами в один общий выходной луч. Светодиодные кубы содержат светодиод, коллимирующую оптику и фильтр. Эти светодиодные кубы легко заменяются и устанавливаются без использования инструментов. Каждый светодиодный куб коллимируется перед входом в оптический тракт через полосовой фильтр. Фильтры для каждого светодиодного куба также работают как зеркала, отражающие коллимированные лучи от предыдущих источников света. На диаграмме ниже показаны оптические пути для каждого положения, включая отражения: Традиционно для объединения более двух источников света требовалось использовать дихроичную лестницу. Дихроичные зеркала, которые переключаются с пропускания на отражение в одной точке спектра, позволяют объединять отдельные источники света при условии, что эти источники не имеют перекрывающихся длин волн. Недостатком такого подхода является то, что источники света нельзя легко менять. Дихроичные лестницы также требуют внимательного отношения к порядку введения источников света в оптический тракт, чтобы избежать блокировки света следующим по очереди дихроичным фильтром. Как правило, перед каждым источником света перед дихроиком необходимо добавить дополнительные полосовые фильтры, чтобы выбрать необходимый диапазон длин волн для каждого источника. Каждый фильтр и дихроичный фильтр, используемые в лестнице, уменьшают общий световой поток системы.
