Блок штампа рулон-к-рулону VFS

стальпластмасса

Обзор

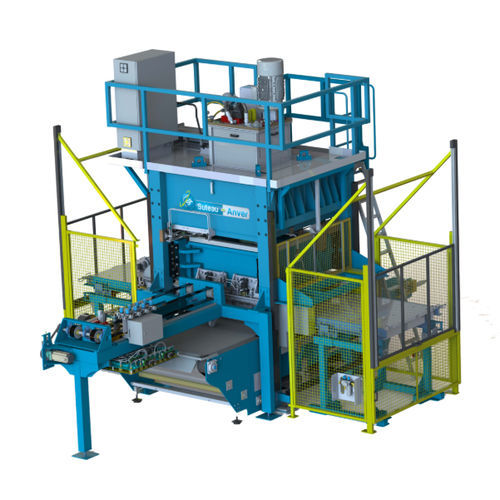

Представляем гидравлический высекальный пресс с подвижной балкой SUTEAU-ANVER, модель VFS — промышленное оборудование, разработанное для точной, эффективной и высокоскоростной высечки гибких неметаллических материалов. Предназначен для массового производства, обрабатывает материалы в рулонах или листах на ленте, на стальной или полипропиленовой плите.

Конструкция
Конструкция машины состоит из стационарного стола и стационарной верхней балки, собранных на четырех вертикальных стойках. Подвижная балка установлена на верхней балке и управляется центральным гидроцилиндром, обеспечивающим подъем и опускание. Направление балки осуществляется в четырех углах элементами из целорона, контактирующими со стойками; машина рассчитана на симметричную по отношению к центральной зоне усилие реза.

Ограничители, регулировка и управление
Нижняя точка реза задается четырьмя механическими ограничителями. Регулировка этих ограничителей в зависимости от высоты штампа выполняется автоматически на этапе наладки. Ограничители оснащены мотор-редуктором и электронным частотным регулятором. После наладки с панели управления можно скорректировать положение точки реза с точностью 0,01 мм. Четыре позиционных ограничителя интегрированы в стационарный стол. По желанию доступна система воздушного обдува для предотвращения загрязнения верхней части ограничителей. Положение верхнего ограничителя также регулируется для установки зазора между верхом материала и лезвиями; регулировка возможна в любое время с панели управления. Позиция контролируется линейным потенциометром с точностью +/- 5 мм.

Эксплуатация и безопасность
Для обеспечения безопасности оператора при работах под подвижной балкой балка может быть гидравлически зафиксирована в верхнем положении. Фиксация выполняется автоматически при остановке машины или при смене штампа.

Ключевые характеристики

• Промышленный высекальный пресс для точной резки гибких неметаллических материалов
• Гидравлическая конструкция с подвижной балкой для контролируемых и повторяемых ходов
• Высокоскоростная производительность, подходящая для массового производства
• Точная регулировка ограничителей с возможностью коррекции 0,01 мм
• Гидравлическая фиксация подвижной балки для безопасности оператора
• Адаптируем к подаче рулонов или листов и различным типам столов

Опции

• Система поворота блока/штампа
• Отшлифованная закаленная стальная плита – Толщина 10 mm – Твердость 60 HRC
• Нагревательная плита:
  • Стальная плита с стержневыми нагревательными элементами
  • Макс. температура 200°C +/- 5°
  • PID-регулирование температуры
• Держатель штампа
• Автоматическая загрузка/разгрузка штампов с полотна
• Модуль дистанционного управления
• Автоматические системы подачи
• Автоматические системы выгрузки
• Загрузчик инструментов с магазином на 5 инструментов и защитой доступа
• Роликовые транспортеры, захватные транспортеры и ленты без зажима
• Всасывающий резательный конвейер
• Автоматические столы, депалетизатор и палетизатор

Технические характеристики

• Электропитание: 400 В трехфазный + Ноль + Земля 50 Hz
• Установленная мощность: 11 кВт до 30 кВт в зависимости от версии
• Пневмопитание: Сухой воздух 6 Bar
• Ширина рабочей поверхности: По требованию
• Глубина рабочей поверхности: По требованию
• Усилие реза: 100 до 500 тонн
• Макс. ход балки: 180 mm (другой ход по запросу)
• Макс. зазор балки: 200 mm (другой зазор по запросу)
