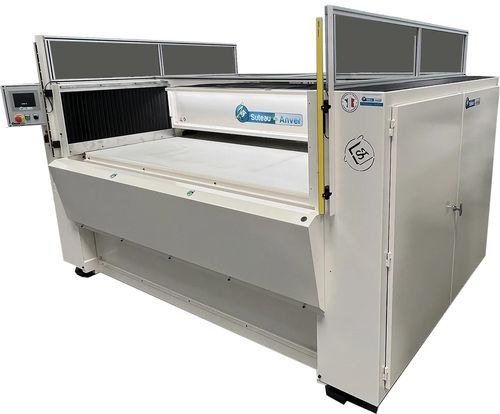

Гидравлический пресс PTMV

высечкарезиныдля кожи

Обзор продукта
Гидравлический выдвижной пресс для вырубки PTMV разработан для эффективной резки неметаллических материалов. Горизонтальная балка при каждом цикле перемещается вперед и назад за счет гидравлического цилиндра и уходит назад, освобождая всю зону резки, чтобы оператор мог установить штамп и извлечь детали. Стол поднимается вертикально и встречается с балкой в ее переднем положении. Штамп может устанавливаться на лицевой стороне балки или под балкой в зависимости от конфигурации. Дистанция возврата балки регулируется с сенсорного экрана шагом 100 мм. Машина оснащена многоязычным сенсорным интерфейсом и спроектирована с учетом производительности, минимального обслуживания и безопасности оператора.

Материалы

• Резина
• Картон
• Кожа
• Фетр
• Изоляционные материалы
• Прокладки
• Пробка
• Ковровые покрытия
• Пена
• Бумага
• Пластик
• PVC
• Напольные покрытия
• Синтетические материалы
• Ткани

Ключевые особенности

• Гидравлический пресс для вырубки: Интегрированная гидравлическая система обеспечивает стабильную усилие и управление циклами.
• Выдвижной балка: Горизонтальная балка уходит назад после каждого реза, что максимизирует доступ к зоне вырубки для установки штампов и удаления деталей.
• Прочная конструкция и интерфейс оператора: Механосварная рама и многоязычное сенсорное управление для простоты эксплуатации и снижения обслуживания.
• Высокая точность реза и производственный ритм: Настраиваемые параметры и точная остановка балки обеспечивают повторяемые резы на промышленной скорости.
• Универсальность материалов и отраслей: Подходит для резины, кожи, поролона, тканей, композитов и отраслей: автомобилестроение, упаковка, мебель, медицина и др.
• Варианты настройки: Различные опции и аксессуары; разработано и изготовлено во Франции.

Технические характеристики
Электропитание: 400 В трехфазный + Ноль + Земля, 50 Гц
Скорость балки (вперед/назад): 56 м/мин
Точность остановки балки: +/-10 мм
Скорость подхода: 167 мм/с (фиксированная)
Скорость реза: 22 мм/с (фиксированная)
Скорость открытия: 198 мм/с (фиксированная)
Ход: 70 мм
Зазор между столом и балкой (без штампа/блока): 110 мм
Высота рабочей поверхности: 940 мм

Опции

• Системы подачи
• Разматыватели
• Диммируемое освещение
• Держатель штампа над балкой
• Держатель штампа под балкой
• Машина без передней панели
• Механические упоры позиционирования
• Шумоизоляция
• Окраска по запросу (RAL)
• Режущий блок / системы зажима штампа
• Сервонасос

Доступные версии

• Версия CE / трехфазная
• Полностью электрическая версия

Полезная рабочая площадь и сила реза

• 1000×500 мм — 25 тонн
• 1600×600 мм — 40 тонн
• 2000×800 мм — 70 тонн
• 2000×900 мм — 100 тонн

Технические спецификации

• Модель: PTMV
• Электропитание: 400 В трехфазный + Ноль + Земля, 50 Гц
• Скорость балки (вперед/назад): 56 м/мин
• Точность остановки балки: +/- 10 мм
• Скорость подхода: 167 мм/с (фиксированная)
• Скорость реза: 22 мм/с (фиксированная)
• Скорость открытия: 198 мм/с (фиксированная)
• Ход: 70 мм
• Зазор стол/балка без штампа/блока: 110 мм
• Высота рабочей поверхности: 940 мм
• Доступные рабочие площади и силы: 1000×500 мм (25 т); 1600×600 мм (40 т); 2000×800 мм (70 т); 2000×900 мм (100 т)
