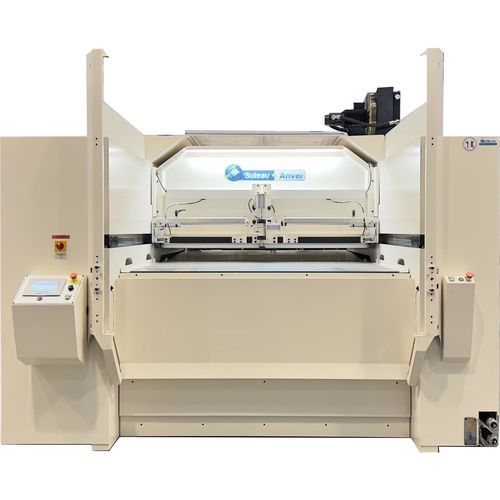

Гидравлический пресс XPM

механизированныйэлектронныйдля резки

Обзор
Гидравлический выдвижной мостовой пресс для вырубки SUTEAU-ANVER SA XPM спроектирован для точной, бесшумной и высокопроизводительной обработки негметаллических гибких и полу-жёстких материалов. Машина сочетает мотор-редуктором приводимый в движение горизонтальный подвижный мост и вертикально поднимающийся стол на 2 или 4 гидроцилиндрах, а также запатентованную систему подачи масла, которая через главный цилиндр с обратными клапанами питаёт цилиндры стола. Дистанция возврата моста регулируется с сенсорного экрана по шагам 100 мм. Спереди — EC‑сертифицированная защитная световая завеса, сзади — ограждения. Сделано во Франции.

Области применения

• Синтетические материалы
• Текстиль
• Кожа
• Прокладки
• Пеноматериалы
• Пластики
• Ковровые покрытия
• Фетр
• Резина
• Другие гибкие и полужёсткие материалы

Ключевые функциональные характеристики

• Конструкция с выдвигающимся мостом освобождает зону резки для установки штампа и удаления вырезанных деталей
• Мост может нести штамп, либо контрштампы могут устанавливаться на мосту или столе
• Давление стола осуществляется 2 или 4 гидроцилиндрами для сбалансированного параллельного давления
• Запатентованная система впрыска масла с главным цилиндром и обратными клапанами к цилиндрам стола
• Сенсорный многоязычный интерфейс оператора; возврат моста настраивается шагами по 100 мм
• Безопасность: EC‑сертифицированная передняя световая завеса и задние ограждения
• Высокая производительность: до 10 вырубок в минуту
• Производство: Франция

Опции (доступны по выбору)

• Системы подачи материала
• Размотчики / стойки для рулонов
• Механические упоры (для машин с 2 и 4 цилиндрами)
• Система поддержания давления для термокомпрессии
• Серводвигатель на мосту для точности по фронту ±0,2 мм
• Системы поворота блока/штампа под мостом или на столе
• Резка по шлифованной закалённой стальной пластине (с механическими упорами)
• Нагревательные пластины
• Диммируемое освещение
• Держатель штампа над мостом
• Держатель штампа под мостом
• Машина без фронтальной панели
• Модуль дистанционного управления / телемониторинга
• Дизайнерская версия
• Окраска по запросу

Доступные версии (примеры)

• Диапазон 2 цилиндра (примеры): 1600 x 800 – 80T & 100T; 1600 x 900 – 80T & 100T; 2000 x 800 – 80T & 100T; 2000 x 900 – 80T & 100T; 2400 x 800 – 80T & 100T; 2400 x 900 – 80T & 100T
• Диапазон 4 цилиндра (примеры): 1600 x 900 – 130T/150T/200T/250T/300T; 1600 x 1200 – 130T/150T/200T/250T/300T; 1600 x 1500 – 130T/150T/200T/250T/300T; 2000 x 900 – 130T/150T/200T/250T/300T; 2000 x 1200 – 130T/150T/200T/250T/300T; 2000 x 1500; 2000 x 2000; 2000 x 2500; 2400 x 900; 2400 x 1200; 2400 x 1500 (мощности как выше)

Технические характеристики
Полезная сила реза: от 80 до 500 тонн
Скорость моста (вперед/назад): 52 m/min
Точность останова моста: +/-5 мм
Регулируемый ход: 20–120 мм (опция 220 мм)
Скорость реза: 22 мм/с (фиксированная)
Зазор между столом и мостом (без матрицы и блока): 40–160 мм (опция 250 мм)
Высота рабочей поверхности: 940 мм

Спецификации

• Производитель / Марка: SUTEAU-ANVER
• Модель: SA XPM
• Тип: Гидравлический выдвижной мостовой пресс для вырубки
• Сила реза: 80–500 т (в зависимости от версии)
• Скорость моста: 52 m/min
• Точность останова: +/- 5 мм
• Регулируемый ход: 20–120 мм (опция 220 мм)
• Скорость реза: 22 мм/с (фиксированная)
• Зазор стол/мост: 40–160 мм (опция 250 мм)
• Высота рабочей поверхности: 940 мм
• Привод стола: 2 или 4 гидроцилиндра, сбалансированное давление
• Патентованная система инжекции масла (главный цилиндр с обратными клапанами к цилиндрам стола)
• Возврат моста регулируется через сенсорный экран шагом 100 мм
• Производительность: до 10 вырубок в минуту
• Безопасность: EC‑сертифицированная передняя световая завеса и задние ограждения
• Конструкция: сварная механическая рама
• Ширина материала: до 3000 мм (мягкие материалы, одно- или многослойные)
