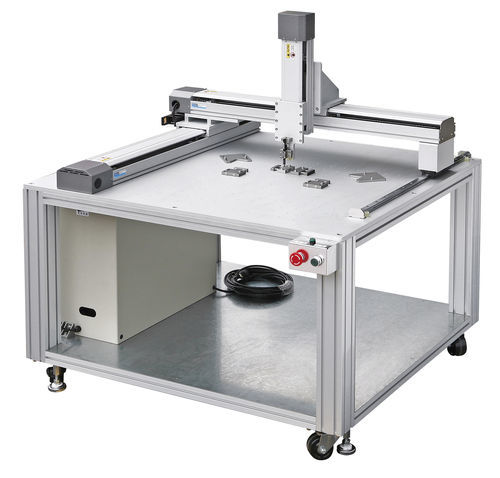

Робот на заказ

картезианский4 оси3 оси

Обзор
SUPRATEC Syneo предлагает кастомизированные решения дозирующих роботов с настраиваемыми осями X, Y и Z, длины осей могут достигать нескольких метров. На заказ поставляются варианты с адаптируемой высотой балки и опциональной базовой плитой для установки.

Станция дозирования — 5 осей
Цифровые столы с 5 осями (станции дозирования) разработаны для точных дозирующих задач. Пульт управления включает функцию очистки (purge) и фронтальную панель с выбором 100 программ. Программирование упрощено с помощью пульта дистанционного управления. Стандартные настольные роботы имеют базовые 3 оси (X, Y, Z) с рабочими поверхностями 300 мм — 500 мм; два дополнительных оси монтируются на оси Y для реализации полного 5-осевого движения. Ход по оси Z указан как 100m, максимальная полезная нагрузка — 3 кг.

Простая автоматизация процессов
Цифровые столы позволяют автоматизировать процессы нанесения. Микродозирующие клапаны, баки и объёмные дозирующие насосы легко интегрируются в столы для создания полного дозирующего комплекса, ориентированного на производственные задачи и специфические требования процесса.

Опциональные принадлежности

• Горелка атмосферного плазменного поверхностного обезжиривания для предварительной обработки материалов
• LED-узел для UV-отверждения клеевых соединений

Преимущества и свойства
Доступны стандартные версии на 3 или 4 оси с рабочей зоной до 600×600 мм. Индивидуальные решения начинаются с 3-осного стола и могут быть расширены двумя дополнительными осями до 5-осевого цифрового стола, что обеспечивает большую свободу перемещения над деталью. Каркасная (декартова) конструкция позволяет подбирать длину и высоту осей под требования, включая конфигурации длиной в несколько метров. Робот также может быть установлен на базовую плиту для устойчивости и интеграции.

Технические характеристики

• Оси: настраиваемые X, Y, Z (длины могут достигать нескольких метров); возможны индивидуальные высоты балки
• Стандартные конфигурации: 3-осевые или 4-осевые; расширяемы до 5 осей (2 дополнительные оси на Y)
• Рабочая область (стандартные версии): до 600 × 600 мм
• Рабочие поверхности настольных роботов: от 300 мм до 500 мм
• Ход по оси Z: 100m (указано)
• Максимальная нагрузка по оси Z: 3 кг
• Функции панели управления: purge; фронтальная панель с выбором 100 программ
• Программирование: пульт дистанционного управления для упрощённого программирования
• Интеграция: совместим с микродозирующими клапанами, баками и объёмными дозирующими насосами
• Крепление: возможно крепление на базовой плите
