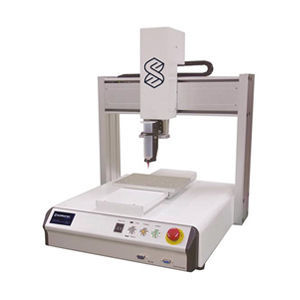

Робот для дозирования

картезианскийс рамой4 оси

Обзор
Дозирующие роботы с 3 и 4 осями обеспечивают точную подачу жидкостей и паст с настраиваемыми рабочими зонами от 200×200 мм до 600×600 мм и ходами по Z 50 мм или 100 мм. 4‑я ось обеспечивает полное вращение на 360° для сложных траекторий нанесения. Опции привода: ремень, червяк или винтовой привод (с сервомотором) в зависимости от требуемой точности и нагрузки.

Общие характеристики

• Функция продувки на пульте управления и выбор 100 программ на фронтальной панели
• Программирование с помощью пульта дистанционного управления для быстрой настройки и простых функций обучения
• Совместимость с микро‑дозирующими клапанами, баками и объемными насосами
• Грузоподъёмность до 3 кг у настольных моделей; опция DUO с двумя независимыми столами для повышенной производительности
• Опционально: факел атмосферного плазменного обезжиривания для предварительной обработки поверхности

Применение и преимущества
Станции подходят для нанесения капель, дуг, покрытий и точек от нескольких μL до высоких расходов (до 250 L/min). Оптимальны для интеграции в автоматизированные производственные линии, обеспечивают воспроизводимые нанесения, уменьшают потери материала и легко интегрируются в участки сборки или контроля.

Dispensing station - 3 axis

• Рабочая поверхность: 300–500 mm
• Оси: 3 (X, Y, Z)
• Ход по Z: 100 mm
• Грузоподъёмность: 3 kg
• Настольный робот с функцией продувки и 100 программами
• Программирование робота с пульта дистанционного управления (просто)

Dispensing station - 3 axis - 200F

• Рабочая поверхность: 200 × 200 mm
• Оси: 3 (X, Y, Z)
• Ход по Z: 50 mm
• Грузоподъёмность: 3 kg
• Функция продувки, 100 программ, простое программирование через пульт

Dispensing station DUO - 3 axis

• Два независимых плота для повышения производительности
• Разработана для параллельных дозирующих операций
• Функция продувки и 100 программ на фронтальной панели
• Простое программирование через пульт дистанционного управления

Hybrid • 3 axes

• Винтовые оси с приводом от сервомотора для повышенной точности и грузоподъёмности
• Рабочая зона: 200–500 mm (X и Y)
• Ход по Z: 50 mm
• Подвижные оси над рабочей зоной; подходит для конвейерного производства

Gantry • 3 axis

• Картезианский портал со шпиндельными осями, приводимыми сервомотором
• Рабочая зона: 300–600 mm
• Подвижные оси над рабочей областью
• Опциональная базовая плита и настраиваемая высота балки для крупных узлов

Dispensing station - 4 axis

• Оси: 4 (X, Y, Z, W)
• Рабочие поверхности: 300–500 mm (зависит от модели)
• Ход по Z: 100 mm
• Грузоподъёмность: 3 kg
• Вращение по 4‑й оси: 360°
• Функция продувки, 100 программ на фронтальной панели, программирование с пульта

Технические характеристики

• Доступные конфигурации: 3‑осевые и 4‑осевые
• Диапазоны рабочей области: 200×200 mm, 300–500 mm, до 600×600 mm (gantry)
• Ходы по Z: 50 mm (200F, Hybrid) и 100 mm (стандартные 3/4 оси)
• Вращение 4‑й оси: 360° (4‑осевые модели)
• Грузоподъёмность: до 3 kg (настольные модели)
• Опции привода: ремень, червяк или винтовой привод; сервомотор для винтовых осей
• Управление: функция продувки и выбор 100 программ; программирование с пульта дистанционного управления
• DUO: два независимых плота для увеличения пропускной способности
• Интеграция: совместимость с микро‑дозирующими клапанами, объемными насосами и баками
• Процесс: капли, дуги, покрытия и точки от μL до 250 L/min
• Опция: факел атмосферного плазменного предварительного обработки поверхности
