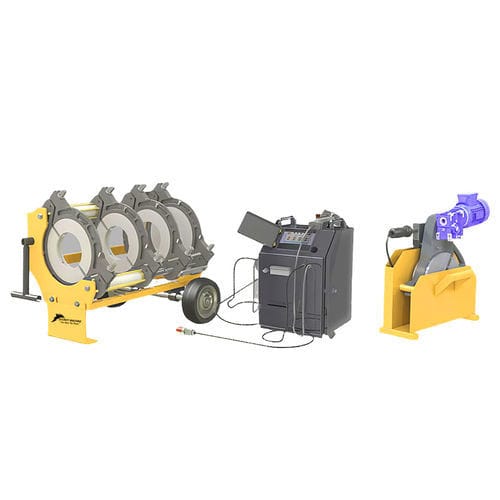

Корпус машины для стыковой сварки с ЧПУ SM315
Основной корпус поддерживает свариваемые пластиковые трубы с помощью двух подвижных и двух неподвижных зажимов, обеспечивая их фиксацию и центрирование.
К системе прикладывается гидравлическое давление. С помощью двух поршней на несущем валу эта сила приводит в движение подвижные зажимы вперед и назад, обеспечивая движение, необходимое для процесса сварки.
Триммер для машины стыковой сварки с ЧПУ SM315
Это элемент машины для стыковой сварки, который выполняет зачистку труб встык, закрепленных и отцентрированных на основном корпусе с помощью двух вращающихся ножей с правой и левой стороны и режущих ножей на этих ножах перед процессом нагрева и делает их готовыми к нагреву.
Вращательное движение триммера обеспечивается группой двигателей и редукторов.
Обрезной узел станка для стыковой сварки с ЧПУ SM315 создает поверхности труб без заусенцев и параллельные друг другу.
Нагреватель машины для стыковой сварки с ЧПУ SM315
Этот элемент станка для стыковой сварки подготавливает поверхности стыков труб, доведенные до нужной шероховатости с помощью обрезки, к процессу соединения, нагревая их с помощью нагревательной плиты.
Настройка температуры нагревателя осуществляется с помощью цифрового термостата на нагревательной пластине.
Машина для стыковой сварки CNC SM315 Гидравлический и электрический блок управления
Электрический и гидравлический блок управления; электричество, необходимое для работы машины, подается на нагреватель и триммер, а гидравлическое давление - на основную машину; блок управления управляется с помощью ручного управления.
---
