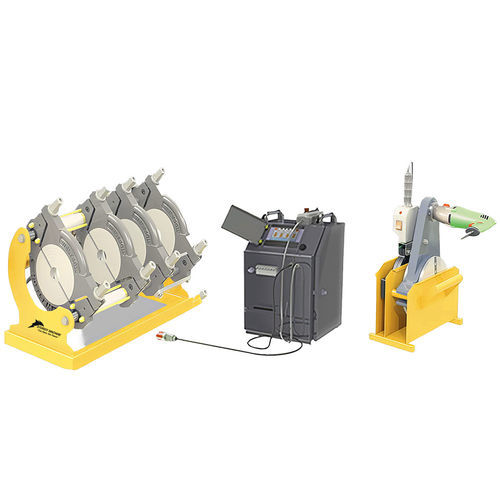

Корпус машины для стыковой сварки с ЧПУ SM160
С двумя подвижными и двумя неподвижными зажимами на нем, он поддерживает пластиковые трубы, подлежащие сварке, и обеспечивает фиксацию и центрирование.
К системе прикладывается гидравлическое давление.
С помощью двух поршней на несущем валу эта сила приводит в движение подвижные зажимы вперед и назад, обеспечивая движение, необходимое для процесса сварки.
Триммер для машины стыковой сварки с ЧПУ SM160
Это элемент машины для стыковой сварки, который выполняет зачистку труб встык, закрепленных и отцентрированных на основном корпусе с помощью двух вращающихся ножей с правой и левой стороны и режущих ножей на этих ножах перед процессом нагрева и делает их готовыми к нагреву.
Вращательное движение триммера обеспечивается группой двигателей и редукторов.
Машина для стыковой сварки с ЧПУ SM160 Триммерный узел создает поверхности труб без заусенцев и параллельно.
Блок управления станка для стыковой сварки с ЧПУ SM160
Электрический и гидравлический блок управления передает электричество, необходимое для работы машины, на нагреватель и триммер, а гидравлическое давление - на основную машину.
Блок управления управляется с помощью ручного пульта. На ручном пульте управления расположены четыре кнопки и переключатель. Кнопки перемещают подвижные зажимы вперед и назад. Выключатель включает триммер.
---
