Штабелер на аккумуляторе STP08-FAC01-HDLC-Ex

электрогидравлическийгидравлическийс ручным управлением

Обзор

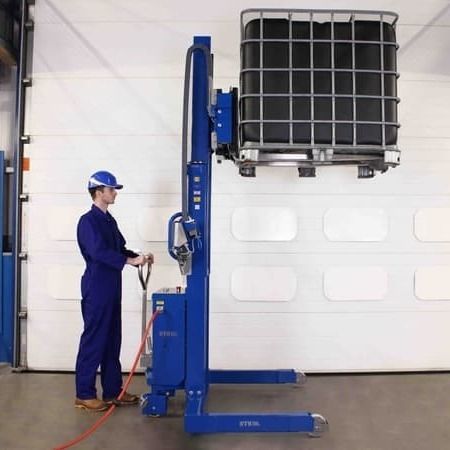

Телескопический штабелер для пешеходного управления STP08-FAC01-HDLC-Ex ATEX / UKEX предназначен для зонированных взрывоопасных участков, где необходимо максимизировать высоту подъёма. Подходит для паллет и IBC, обеспечивает телескопический подъём до 2740 мм (+/- 30 мм до вершины вил) и может поставляться с интегрированной ATEX тензодатчиковой системой взвешивания (точность +/- 1,25 кг). Сертифицирован для газовых и пылевых зон 1, 2, 21 и 22.

Ключевые особенности

• Соответствующая пневмо-гидравлическая система подъёма - Пневмо-гидравлический насос, питаемый от подключаемой воздушной магистрали, подаёт масло в подъемную систему для моторизованного подъёма/опускания. Установлены обязательные средства безопасности (аварийный стоп, запорные клапаны), обеспечивающие блокировку вил при отсоединении воздушной линии. Пневматическая 'Ex' система требует меньше обслуживания по сравнению с эквивалентным электрическим ATEX/UKEX погрузчиком.
• Сертификация ATEX для газа и пыли - Поставка в соответствии с требованиями ATEX / UKEX с декларацией соответствия производителя и мерами по обеспечению электрической непрерывности/заземления для безопасной работы с горючими материалами.
• ATEX тензодатчиковая система взвешивания - Прочный зональный тензодатчиковый каретка измеряет вес паллет или IBC при подъёме. ATEX-дисплей на головной сборке обеспечивает функции обнуления и тара. Точность +/- 1,25 кг.
• Вилки с нержавеющим покрытием - 1200 мм вилы с нержавеющим покрытием для снижения риска искрообразования при контакте с полом; ширина регулируемая.
• Горячекатаные направляющие подъёма - Горячекатаные направляющие heavy-duty обеспечивают устойчивость при подъёме до 2765 мм; поставляются с протоколами статических/динамических испытаний и маркировкой CE / UKCA.
• Управляемое заднее колесо - Рулевое управление по схеме Аккермана для точного управления направлением; колёса с низким сопротивлением качению и стояночный тормоз. Доступны индивидуальные конфигурации опор и CAD-чертежи для ограниченных пространств.

Опции

• Электро-гидравлический подъём - Для безопасных зон пневматическую STP08 можно адаптировать в электрическую STE08 с бортовыми аккумуляторами для питания гидравлики.
• Приводной модуль - Опция приводного модуля для передвижения на большие расстояния; моторизованное управление рулём возможно в аккумуляторном или пневматическом варианте.
• Переменные размеры опор - Размеры опор можно изменить для интеграции на предприятии; доступны индивидуальные конфигурации и CAD-чертежи.

Технические характеристики
Допустимая рабочая нагрузка (SWL): 1200 кг (центр нагрузки 600 мм)
Функции: Подъём/опускание с приводом, ручное толкание/тянущее действие
Питание: Воздушное - мин. 400 л/мин, оптимум 760 л/мин при 6 бар (шланг 13 мм)
Органы управления: Кнопки в силиконовых чехлах, аварийный стоп
Высота подъёма: Телескопическая, 2740 мм +/- 30 мм (до вершины вил)
Система взвешивания: ATEX тензодатчиковая каретка, точность +/- 1,25 кг
Вилки: 1200 мм, с нержавеющим покрытием, ширина регулируемая
Конструкция: Конструкция из низкоуглеродистой стали; пескоструйная обработка, грунтовка и порошковая полиэфирная окраска (RAL 5010)
Ограждение: Антистатичный небьющийся поликарбонат
Размеры опор: Внутренняя ширина стоек 1250 мм, общая внешняя ширина 1480 мм
Колёса: Передние 150 мм твёрдый нейлон (ATEX); Задние две 160 мм колеса, управление тильером, алюминиевый центр, антистатические полиуретановые шины
Уровень шума: < 76 dBA
Соответствие: CE / UKCA; ATEX / UKEX (зоны 1, 2, 21, 22)

Данные

• Модель: STP08-FAC01-HDLC-Ex
• SWL: 1200 кг (центр нагрузки 600 мм)
• Телескопический подъём: 2740 мм +/- 30 мм (до вершины вил); указание до 2765 мм
• Воздушное обеспечение: мин. 400 л/мин, оптимум 760 л/мин при 6 бар (13 мм гибкий шланг)
• Точность взвешивания: +/- 1,25 кг
• Вилки: 1200 мм с нержавеющим покрытием
• Окраска: RAL 5010 порошковое покрытие
• Стандарты: CE / UKCA; ATEX / UKEX
