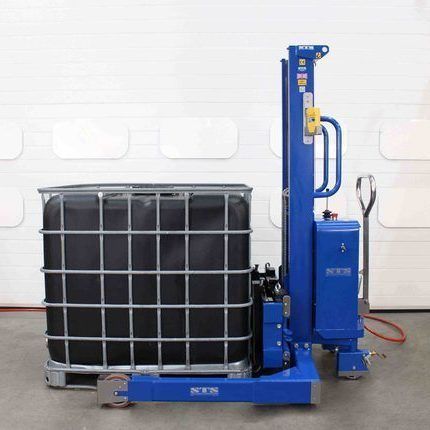

Пневматический штабелер STP07-FAC01-WLC-Ex

с ручным управлениемс пешим операторомдля поддонов

Обзор
STP07-FAC01-WLC-Ex — ATEX Straddle Stacker, объединяющий соответствие для взрывоопасных зон с интегрированным взвешиванием для мобильной обработки поддонов и IBC. Предназначен для работы в зонах газа и пыли, позволяет операторам взвешивать, перемещать и документировать грузы непосредственно в точке обработки при соблюдении требований по безопасности.

Обозначение модели
STP07-FAC01-WLC-Ex (вариант изделия показан с беспроводной нагрузочной ячейкой)

Полностью соответствующая подъемная система
Подъем/опускание приводится в действие сжатым воздухом при подключении к воздушной магистрали. Кнопки аварийной остановки и блокировочные клапаны фиксируют груз при отключении трубопровода; груз остается удержанным до повторного подключения и срабатывания рычага опускания.

Сертификация ATEX / UKEX
Сертифицировано для газовых и пылевых зон 1 и 2. Конструкция обеспечивает электрическую непрерывность и постоянный путь на землю. Поставляется с Декларацией соответствия, подтверждающей выполнение применимых директив и стандартов.

Вилки с покрытием из нержавеющей стали
Вилки покрыты нержавеющей сталью марки 304, что исключает риск термического удара в эксплуатации. Ширина вил регулируется для работы с поддонами и IBC разного размера.

Горячекатаные подъемные направляющие
Высококачественные горячекатаные стальные направляющие обеспечивают стабильность при подъеме. Каждая единица проходит испытание под нагрузкой и поставляется с сертификатом испытания и Декларацией соответствия.

Управляемое заднее рулевое управление
Ackermann заднее рулевое управление обеспечивает точное направление при подъеме и перемещении грузов. Стандартные колеса: 180 мм спереди (фиксированные) и 160 мм сзади (рулевые). Регулируемые стояночные тормоза сзади удерживают устройство на месте.

ATEX беспроводные тензодатчики (вариант весов)
Беспроводная система тензодатчиков передает данные по 2,4 ГГц телеметрии на ручной дисплей. Точность ±1,25 кг, рабочая нагрузка 1300 кг (центр нагрузки 600 мм).

Опциональные функции

• Электрогидравлический подъём (вариант STE07 для приложений без ATEX)
• Power-drive система (варианты батареи и пневматики для перемещений на большие расстояния)
• Переменные размеры стоек для интеграции с оборудованием или специализированных задач

Технические характеристики

• Грузоподъемность (SWL): 1300 кг (центр нагрузки 600 мм)
• Функции: приводной подъём/опускание, ручное толкание/тягивание
• Источник питания: пневматический – мин. 400 L/min, оптимум 760 L/min при 6 бар (гибкий воздуховод 13 мм)
• Органы управления: кнопки с силиконовыми крышками, аварийная остановка
• Высота подъёма: 1440 мм ±40 мм (верх вил)
• Вилки: длина 1200 мм, покрытие нержавеющей сталью 304, регулируемая ширина
• Конструкция: мягкая сталь; дробеструйная обработка, грунтовка и полимерное порошковое покрытие (RAL 5010)
• Ограждение: антистатичный ударопрочный поликарбонат
• Размеры стоек: внутренняя ширина 1250 мм; общая внешняя ширина 1500 мм
• Передние колеса: два фиксированных нейлоновых колеса 150 мм (ATEX)
• Задние колеса: два рулевых нейлоновых колеса 160 мм (ATEX)
• Уровень шума: <76 dBA
• Точность беспроводных весов: ±1,25 кг; телеметрия 2,4 ГГц
• ATEX / UKEX: сертифицировано для зон 1 & 2; соответствие: CE / UKCA
