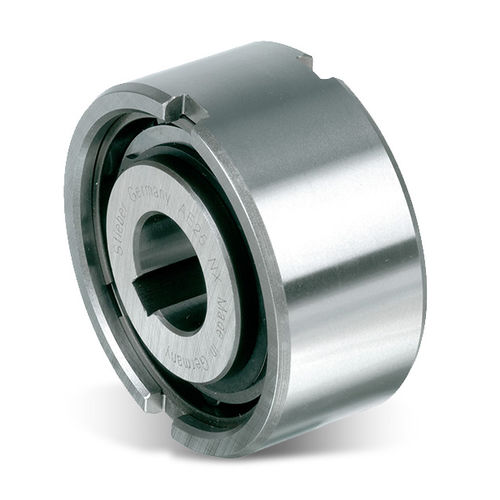

Колесо свободного хода с роликами AE series

без внутренних подшипников

Тип AE тип ролика freewheel поддержанный не-подшипник. Необходимы, что поддерживают подшипники осевое и радиальные нагрузки. Смазка и запечатывание должны также быть предусмотрены установкой. Номинальный внешний диаметр стандартный размер шарикоподшипника. Типичное расположение установить этот тип около подшипника с таким же расквартировывая допуском диаметра как показано на следующую страницу. Пользуются ключом внутренняя гонка к валу. Наружная гонка имеет допуск h6* и должна быть приспособлена в снабжение жилищем с допуском K7*. Дополнительные бортовые зазубрины обеспечивают для положительной передачи вращающего момента. Если расквартировывая допуск к R6, то польза зазубрин не необходима, но снабжение жилищем должно быть сильно достаточно не расширить после собрания. Этот дизайн может признавать осевое рассогласование внутренней и наружной гонки ± S/2*.
