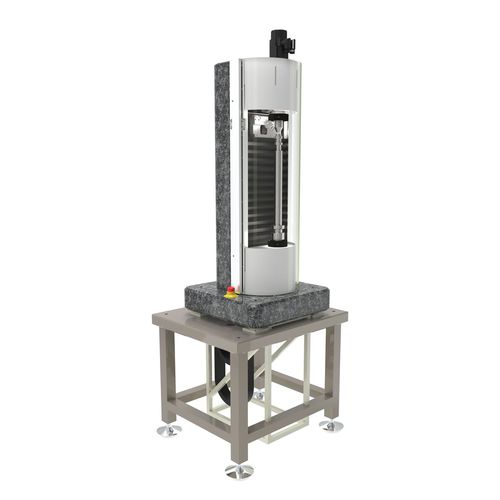

Универсальный измерительный прибор 782492:001.26

Круговой калибр для измерения концентричности, круглости и цилиндричности | Диапазон измерений: макс. длина 400 мм / Ø 35 мм Универсальное измерение круглости цилиндрических объектов При измерении цилиндричности длинных объектов мешает сила, действующая под действием силы тяжести. Поэтому измеряемый объект удерживается между опорными носками. Конусы подшипниковых узлов были отшлифованы в сборе во время движения, чтобы минимизировать эксцентриситет. Вертикальное перемещение обеспечивается с помощью штатива, состоящего из линейных направляющих, установленных непосредственно на гранитном основании. Для вертикального перемещения используется шарико-винтовая передача. Универсальный испытательный стенд для длин до 400 мм и Ø 35 мм Идеально подходит для универсальных испытаний на концентричность, круглость и цилиндричность образцов валов с оптическим датчиком расстояния Класс точности < 1 мкм Высокоточная центровка вала / линейной оси Синхронизация двух приводов Опции: Удлиняемые ходы Адаптация к процессу: держатель образца, расширение дополнительных (моторизованных) осей X/Y Адаптированная виброразвязка Концепция и технология безопасности (аварийная остановка, дверной выключатель, световая решетка, лазерный сканер, STO, SLS) Индивидуальный дизайн со стойкой, корпусом или интеграцией в технологический процесс Индивидуальная разработка с прототипами, серийное производство
