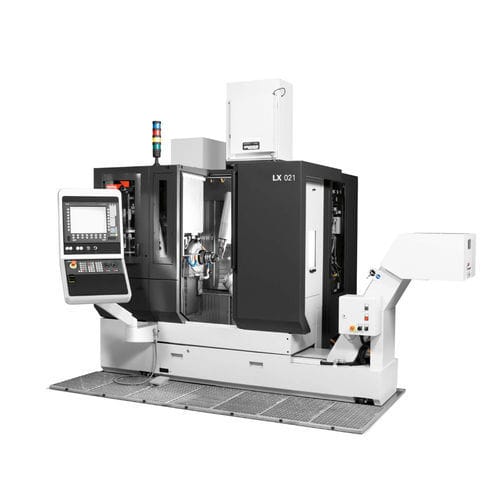

Обрабатывающий центр ЧПУ 3 оси LX series
вертикальныйHSK A-63HSK-80-A

Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Передний конец шпинделя
HSK A-63, HSK-80-A
Количество инструментов
60 инструментов, 30 инструментов, 80 инструментов
Другие характеристики
компактный, с высокой производительностью, высокой точности, высокая жесткость, с устройством замены паллет
Ход Х

400 mm, 650 mm
(16 in, 26 in)

Ход Y

200 mm, 650 mm
(8 in, 26 in)

Ход Z

410 mm, 680 mm
(16 in, 27 in)

Скорость вращения

18 000 rpm, 30 000 rpm, 40 000 rpm
(113 097 rad.min-1, 188 496 rad.min-1, 251 327 rad.min-1)

Мощность

21 kW, 28 kW
(28,55 hp, 38,07 hp)

Скорость подачи по оси X

50 000 mm/min, 62 000 mm/min
(33 in/s, 41 in/s)

Скорость подачи по оси Y

50 000 mm/min, 62 000 mm/min
(33 in/s, 41 in/s)

Скорость подачи по оси Z

50 000 mm/min, 62 000 mm/min
(33 in/s, 41 in/s)

Вес инструментов (макс)

1,2 kg, 10 kg
(2,6 lb, 22 lb)

Точность позиционирования

0,002 mm, 0,004 mm
(0 in, 0 in)

Время смены инструмента

1,5 s, 4,5 s

Общий вес

6 400 kg, 13 000 kg
(14 109,58 lb, 28 660,09 lb)

Габаритная длина

5 000 mm, 7 700 mm
(196,9 in, 303,1 in)

Габаритная ширина

3 000 mm, 3 900 mm
(118,1 in, 153,5 in)

Общая высота

2 800 mm, 3 500 mm
(110,2 in, 137,8 in)

Описание

Станки серии LX были специально разработаны для высокоточной и эффективной пятиосевой обработки лопаток турбин. Эта ультрасовременная платформа для обработки является результатом десятилетий опыта в разработке станков, CAM-систем и специальных инструментов в сочетании с нашим собственным опытом в области прототипирования и серийного производства турбинных лопаток. Удобство в обслуживании Любой компонент, требующий периодического обслуживания, легко доступен Сменные элементы, например, фильтры, очистители и т.д. легкодоступны Компоненты машины, требующие обслуживания, легко доступны и ремонтируются Обеспечиваются безопасные рабочие зоны для обслуживающего персонала, например, платформы и точки крепления Мониторинг состояния машины для прогнозирования будущих отказов компонентов Противоположный шпиндель Полный субшпиндель Горизонтальное / вертикальное позиционирование / обработка Макс. число оборотов в минуту: 4 000 1/мин идентично главному шпинделю Высокодинамичные поворотные оси Оси вращения приводятся в движение непосредственно современными моментными двигателями Гарантирует максимально точное позиционирование Высокий крутящий момент даже при низкой скорости Максимально возможная жесткость для максимальной динамики Передача мощности без люфтов и увеличенные интервалы обслуживания Отсутствие износа механических компонентов Приводная станция наконечника с контролируемым крутящим моментом Мониторинг Анализ процесса и оценка стабильности могут быть легко выполнены с помощью встроенных датчиков и процедур оценки. Ущерб от столкновений значительно снижается благодаря быстрому обнаружению столкновений и остановке станка. Это отличное дополнение к решениям Starrag по моделированию, позволяющее избежать дорогостоящих простоев станка. Качество балансировки всех инструментов и состояние подшипников шпинделя контролируются автоматически.

---
