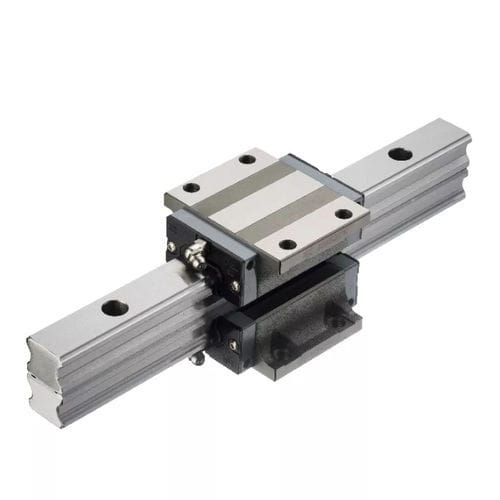

Линейная направляющая с упором BGX series

с рециркуляцией с четырьмя рядами шариковиз сталивысокоточная

4 ряда стальных шариков, образующих 45-градусный контакт с пазами в 4 позициях, уравновешивают нагрузки во всех направлениях. Эта конструкция, обеспечивающая равномерную нагрузку во всех направлениях независимо от того, как установлены рельсы, широко применяется во всех типах машин. По сравнению с 2-пазовой конструкцией Gothic, конструкция с 4-мя пазами отличается повышенной жесткостью, точностью и долговечностью. В частности, возможность автоматической регулировки обеспечивает быстрое точное линейное перемещение за счет устранения отклонения монтажных плоскостей и ошибок сборки. Конструкция уплотнения BGX Попадание посторонних предметов обычно является основной причиной сокращения срока службы рельсов ной причиной сокращения срока службы направляющих, поскольку точность линейных направляющих в значительной степени зависит от циркуляции стального шарика между ползуном и направляющей. Даже попадание мельчайших предметов может вызвать проскальзывание и удары по направляющей и привести к необратимым повреждениям. Поэтому конструкция уплотнения является ключом к качеству линейных направляющих. Конструкция уплотнений в линейных направляющих BGX подразделяется на верхнюю и нижнюю системы уплотнений, направленные на предотвращение попадания посторонних предметов. Удержание масла в системе циркуляции BGX Система циркуляции BGX создает гораздо больше пространства для хранения масла и способна удерживать его от вытекания. Когда линейный ползун движется, инерция распределяет масло по всей металлической конструкции, и срок службы стабилизируется. Когда каретка останавливается, смазочное масло возвращается в масляный резервуар в системе циркуляции без утечки.
