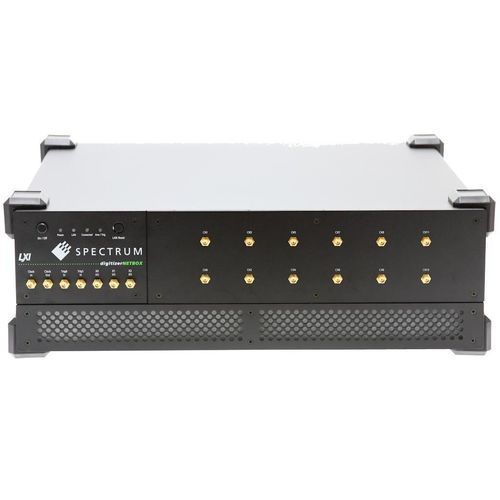

Цифровой преобразователь до 5 GS/s DN6.33 series

до 10 GS/sдо 3,2 GS/s10 каналов

Обзор
Серия DN6.33x — это ультрабыстрые Ethernet/LXI приборы digitizerNETBOX с разрешением 12 бит и скоростями дискретизации от 3,2 GS/s до 10,0 GS/s, доступные в многоканальных конфигурациях до 12 каналов. Устройства сочетают высокополосные A/D входные каскады с гибкой встроенной памятью и удалённым управлением по Ethernet/LXI, предназначены для лабораторий и автоматизированных тестовых систем.

Ключевые особенности

• Модели с частотами дискретизации 10,0 GS/s, 6,4 GS/s и 3,2 GS/s
• Аналоговая полоса до 3,0 GHz (варианты 2,0 GHz для моделей 6,4/3,2 GS/s)
• Доступные числа каналов: 4, 6, 8, 10 или 12
• Встроенная память: стандарт 1/2 GSamples на канал; опции 4/8 GSamples на канал
• Четыре диапазона входа от ±200 mV до ±2,5 V; входное сопротивление 50 Ω; DC-соединение; однонаправленные входы (single-ended)
• Режимы триггера: Window, re-arm, OR/AND и множественные конфигурации
• Удалённое управление и интеграция через Ethernet / LXI

Доступные модели и основные данные по модели (из таблицы продукта)

• DN6.335-04 — Ethernet; 4 аналоговых входа; 12 Bit; 10 GS/s (1–2 активных канала), 5 GS/s (4 активных); 3 GHz; диапазоны ±200 mV до ±2,5 V; 50 Ω; DC; single-ended; смещение пользователя ±100 %; Память (Max): 2x2 GSamples (2x8 GSamples опционно); Синхронизация Internal Star-Hub; Функции: 8 Bit Mode, 12 Bit Packed Mode, Multiple Recording, Timestamp; Опции: Block Average, Digital Pulse Generator
• DN6.335-06 — Ethernet; 6 аналоговых входов; 12 Bit; 10 GS/s (1–2 активных), 5 GS/s (4–6 активных); 3 GHz; Память (Max): 3x2 GSamples (3x8 опционно); Синхронизация Internal Star-Hub; те же функции/опции
• DN6.335-08 — Ethernet; 8 аналоговых входов; 12 Bit; 10 GS/s (1,2,4 активных), 5 GS/s (6,8 активных); 3 GHz; Память (Max): 4x2 GSamples (4x8 опционно)
• DN6.335-10 — Ethernet; 10 аналоговых входов; 12 Bit; 10 GS/s (1,2,4 активных), 5 GS/s (6,8,10 активных); 3 GHz; Память (Max): 5x2 GSamples (5x8 опционно)
• DN6.335-12 — Ethernet; 12 аналоговых входов; 12 Bit; 10 GS/s (1,2,4,6 активных), 5 GS/s (8,10,12 активных); 3 GHz; Память (Max): 6x2 GSamples (6x8 опционно)
• DN6.333-04 — Ethernet; 4 аналоговых входа; 12 Bit; 6,40 GS/s (1–2 активных), 3,20 GS/s (4 активных); 2 GHz; Память (Max): 2x2 GSamples (2x8 опционно)
• DN6.333-06 — Ethernet; 6 аналоговых входов; 12 Bit; 6,40 GS/s (1–2 активных), 3,20 GS/s (4–6 активных); 2 GHz; Память (Max): 3x2 GSamples (3x8 опционно)
• DN6.333-08 — Ethernet; 8 аналоговых входов; 12 Bit; 6,40 GS/s (1,2,4 активных), 3,20 GS/s (6,8 активных); 2 GHz; Память (Max): 4x2 GSamples (4x8 опционно)
• DN6.333-10 — Ethernet; 10 аналоговых входов; 12 Bit; 6,40 GS/s (1,2,4 активных), 3,20 GS/s (6,8,10 активных); 2 GHz; Память (Max): 5x2 GSamples (5x8 опционно)
• DN6.333-12 — Ethernet; 12 аналоговых входов; 12 Bit; 6,40 GS/s (1,2,4 активных), 3,20 GS/s (6,8,10,12 активных); 2 GHz; Память (Max): 6x2 GSamples (6x8 опционно)

Технические характеристики

• Разрешение: 12 Bit (доступны режимы 8 Bit и 12 Bit packed)
• Макс. частота дискретизации: до 10,0 GS/s (зависит от модели); другие варианты 6,4 GS/s и 3,2 GS/s
• Аналоговая полоса: до 3,0 GHz (3 GHz варианты) или до 2,0 GHz (варианты 6,4/3,2 GS/s)
• Число каналов: 4, 6, 8, 10, 12 (в зависимости от модели)
• Диапазоны входа: ±200 mV до ±2,5 V (четыре выбираемых диапазона)
• Входное сопротивление: 50 Ω
• Соединение: DC
• Тип входа: Single-ended
• Встроенная память: базовая 1/2 GSamples на канал; опции 4 GSamples или 8 GSamples на канал
• Режимы триггера: Window, re-arm, OR/AND триггеры
• Синхронизация: Internal Star-Hub (мульти-модульная синхронизация)
• Отметка времени, режиме множественной записи, опция Block Average
• Удалённое управление: Ethernet / LXI (digitizerNETBOX device)
