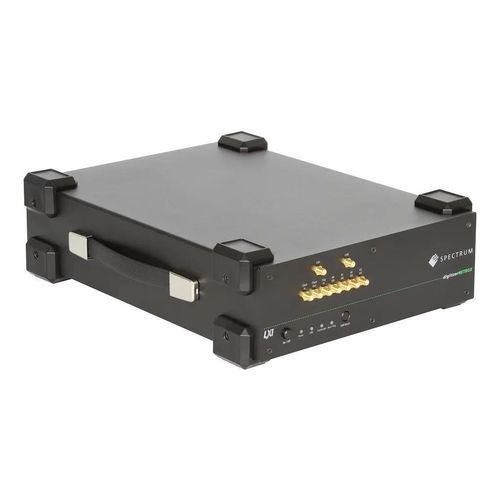

Цифровой преобразователь до 5 GS/s DN2.33x series

до 10 GS/sдо 3,2 GS/s1 канал

Обзор
Серия DN2.33x представляет собой Ethernet/LXI приборы digitizerNETBOX с 12-битным A/D преобразованием, частотами дискретизации до 10,0 GS/s и аналоговой полосой пропускания до 4,70 GHz для высокоскоростного захвата сигналов и сетевого удалённого управления.

Ключевые особенности

• Модели с частотами дискретизации 10,0 GS/s, 6,4 GS/s и 3,2 GS/s (варианты с одним и двумя каналами).
• Аналоговая полоса до 4,70 GHz в зависимости от модели.
• Конфигурации на 1 или 2 канала; встроенная память до 2 GSamples (расширяется опциями устройства).
• Четыре диапазона входа: ±200 mV до ±2,5 V; входное сопротивление 50 Ω; DC-связь; однофазный (single-ended) вход.
• Режимы триггера: окно, повторный запуск (re-arm), OR/AND; поддержка временных меток и множественных режимов записи.
• Удалённая работа по Ethernet / LXI (сетевой прибор digitizerNETBOX).

Доступные модели и основные характеристики

• DN2.335-01 — Ethernet; 1 канал; 12 бит; 10 GS/s (1 ch); 3 GHz полоса; вход ±200 mV до ±2,5 V; 50 Ω; DC; single-ended; смещение пользователя ±100 %; память до 2 GSamples; опции: Block Average, Digital Pulse Generator.
• DN2.336-01 — Ethernet; 1 канал; 12 бит; 10 GS/s (1 ch); 4,70 GHz полоса; вход ±200 mV до ±2,5 V; 50 Ω; DC; single-ended; смещение пользователя ±100 %; память до 2 GSamples; опции: Block Average, Digital Pulse Generator.
• DN2.335-02 — Ethernet; 2 канала; 12 бит; 10 GS/s (1 ch) / 5 GS/s (2 ch); 3 GHz полоса; вход ±200 mV до ±2,5 V; 50 Ω; DC; single-ended; смещение пользователя ±100 %; память до 2 GSamples; опции: Block Average, Digital Pulse Generator.
• DN2.336-02 — Ethernet; 2 канала; 12 бит; 10 GS/s (1 ch) / 5 GS/s (2 ch); 4,70 GHz полоса; вход ±200 mV до ±2,5 V; 50 Ω; DC; single-ended; смещение пользователя ±100 %; память до 2 GSamples; опции: Block Average, Digital Pulse Generator.
• DN2.333-01 — Ethernet; 1 канал; 12 бит; 6,4 GS/s; 2 GHz полоса; вход ±200 mV до ±2,5 V; 50 Ω; DC; single-ended; смещение пользователя ±100 %; память до 2 GSamples; опции: Block Average, Digital Pulse Generator.
• DN2.333-02 — Ethernet; 2 канала; 12 бит; 6,4 GS/s (1 ch) / 3,2 GS/s (2 ch); 2 GHz полоса; вход ±200 mV до ±2,5 V; 50 Ω; DC; single-ended; смещение пользователя ±100 %; память до 2 GSamples; опции: Block Average, Digital Pulse Generator.
• DN2.332-02 — Ethernet; 2 канала; 12 бит; 3,2 GS/s; 1 GHz полоса; вход ±200 mV до ±2,5 V; 50 Ω; DC; single-ended; смещение пользователя ±100 %; память до 2 GSamples; опции: Block Average, Digital Pulse Generator.

Технические характеристики

• Разрешающая способность: 12 бит (режимы: нативный 12 бит, режим 8 бит, режим 12 бит packed).
• Максимальные частоты дискретизации: до 10,0 GS/s в одно канале; 6,4 GS/s; 3,2 GS/s в зависимости от модели и активных каналов.
• Аналоговая полоса пропускания: до 4,70 GHz в зависимости от варианта.
• Диапазоны входа: ±200 mV до ±2,5 V (четыре выбираемых диапазона).
• Входное сопротивление: 50 Ω; связь: DC; тип входа: single-ended.
• Каналы: 1 или 2 (зависит от модели); в двухканальном режиме частота дискретизации на канал снижается, как указано для модели.
• Встроенная память: до 2 GSamples (зависит от модели); доступны более крупные варианты памяти по документации серии.
• Режимы триггера: окно, re-arm, OR/AND; поддержка временных меток и множественной записи.
• Удалённая работа: Ethernet / LXI сетевой прибор (удалённая эксплуатация digitizerNETBOX).
• Дополнительные опции: Block Average, Digital Pulse Generator Option, Multiple Recording, Timestamping, цифровые режимы для уменьшения объёма данных.
