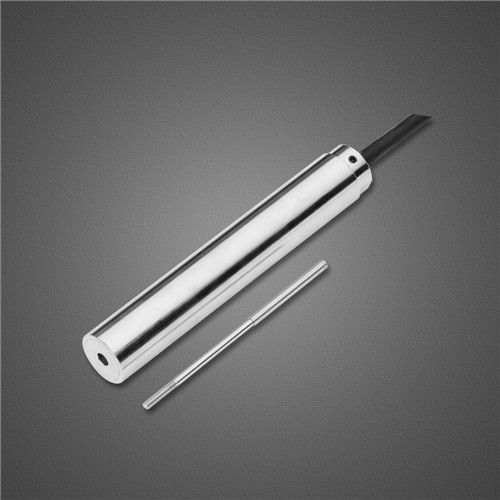

Линейный датчик положения SDVE28 DC
без механической связимагнитныйLVDT

линейный датчик положения
линейный датчик положения
линейный датчик положения
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
линейный
Контактный / бесконтактный
без механической связи
Технология
магнитный, LVDT
Выходной сигнал
аналоговый, цифровой
Объект измерения
для металла
Степень защиты
IP67
Место применения
для промышленности, для суровых природных условий, для использования в гидравлике, для робототехники, для использования в автомобилях, для интенсивного использования, для ограниченного пространства, для клапана
Другие характеристики
сверхточный, абсолютный, высокоточный, миниатюрный, высокое разрешение, цилиндрический, устойчивый к давлению, экономичный, полностью металлический, высокая чувствительность, взрывозащищенный
Диапазон измерений

МИН.: 0 mm (0 in)

МАКС.: 15 mm (0,59 in)

Линейность

0,1 %, 0,3 %, 0,5 %

Периодичность измерений

50 Hz

Напряжение питания

МИН.: 9 V

МАКС.: 28 V

Температура окружающей среды

МИН.: -25 °C (-13 °F)

МАКС.: 85 °C (185 °F)

Описание

Линейный дифференциальный трансформатор (LVDT) - это датчик положения, который является бесконтактным, имеет абсолютное считывание и, по сути, бесконечное разрешение. Он состоит из трех или более катушек, внутри которых перемещается магнитопроницаемый сердечник, обеспечивающий переменную связь между первичной и вторичной катушками (обычно двумя). Хотя метод обнаружения является бесконтактным, часто добавляется механическое устройство для удержания сердечника в катушке на протяжении всего хода. Базовый LVDT состоит из одной первичной катушки, двух вторичных катушек и подвижного сердечника. Катушки намотаны на трубчатую форму, внутренняя часть которой называется отверстием (см. рисунок ниже). Связь между подвижной и неподвижной частями преобразователя осуществляется посредством индуктивной связи. Поэтому можно производить любое количество изменений положения без износа частей преобразователя. При использовании LVDT для измерения размеров металлической детали (например, крыла для автомобиля), сердечник LVDT связан с щупом, который контактирует с поверхностью металлической детали. Хотя щуп может изнашиваться, фактический чувствительный элемент не изнашивается. Особенности: - Конструкция из SS304, взрывозащищенное исполнение - Работает на постоянном токе, внутренний кондиционер сигнала внутри - 3-проводной выход напряжения 0-5В или 0-10В 2-проводной токовый выход 4-20 мА - Бесконтактный, длительный срок службы Применения: - Нефтехимическая и газовая промышленность - Горючие и взрывоопасные среды - Производство военного оружия - Опасные зоны с взрывоопасной пылью и газом

---

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги Soway Tech Limited
