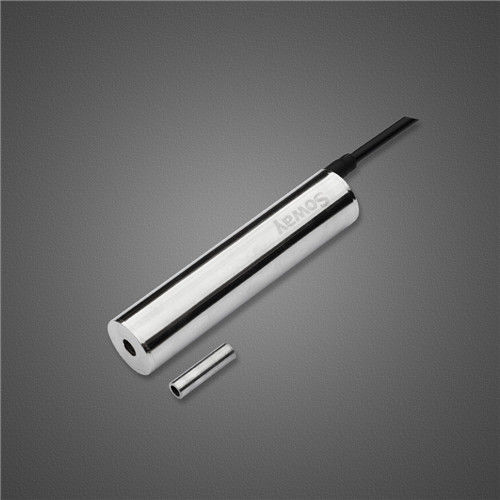

Линейный датчик перемещения SDVG20 DC
бесконтактныйLVDTаналоговый

линейный датчик перемещения
линейный датчик перемещения
линейный датчик перемещения
линейный датчик перемещения
линейный датчик перемещения
линейный датчик перемещения
линейный датчик перемещения
линейный датчик перемещения
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
линейный
Контактный / бесконтактный
бесконтактный
Технология
LVDT
Выходной сигнал
аналоговый, цифровой, с выходом DC
Объект измерения
для металла
Степень защиты
IP65
Место применения
для промышленности, для автоматизации процесса, для применения в OEM, для суровых природных условий, для использования в гидравлике, для клапана, для блестящей металлической поверхности
Другие характеристики
высокое разрешение, высокоточный, высокоскоростной, цилиндрический, абсолютный, экономичный, коррозионностойкий
Диапазон измерений

МАКС.: 500 mm (19,69 in)

МИН.: 0 mm (0 in)

Периодичность измерений

50 Hz

Линейность

0,1 %, 0,3 %, 0,5 %

Напряжение питания

МАКС.: 28 V

МИН.: 9 V

Температура окружающей среды

МАКС.: 85 °C (185 °F)

МИН.: -25 °C (-13 °F)

Описание

Линейный дифференциальный трансформатор (LVDT) - это бесконтактный датчик положения с абсолютным показанием и практически бесконечным разрешением. Он состоит из трех или более катушек, внутри которых перемещается магнитопроницаемый сердечник, обеспечивающий переменную связь между первичной и вторичными катушками (обычно двумя). LVDT - популярный выбор для высоконадежных военных применений. Они часто используются в качестве датчика обратной связи по положению в приводе для управляющих поверхностей в самолетах. Манометрические головки LVDT успешно используются в промышленности на производстве, а также при контроле качества. Массив манометрических головок LVDT может быть собран, например, по шаблону автомобильной двери. Образцы берутся с производственной линии и размещаются на шаблоне. Отклонения от стандартного профиля измеряются и используются для определения необходимости регулировки или доработки инструмента, изготавливающего дверные панели, чтобы готовые детали были в пределах допустимых допусков. Инструменты входного контроля используют LVDT для измерения критических размеров и считывают их в компьютер, который сравнивает данные с принятыми допусками. Особенности: - Конструкция из SS304, пружинный механизм. - Работает от постоянного тока, встроенный кондиционер сигнала. двухпроводной токовый выход 4-20 мА. - Бесконтактный, длительный срок службы. Применения: - Датчик положения гидравлического цилиндра - Прогиб моста и мониторинг трещин в бетоне - Датчик положения клапана - Обратная связь по положению станков - Мониторинг трещин в тоннеле метро

---

Каталоги
