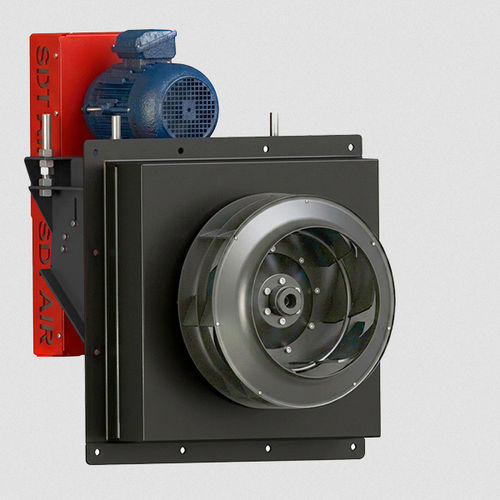

Высокоэффективный вентилятор Pirox

высокотемпературныймалошумныйIP55

Обзор
Серия PIROX от SDT Air представляет собой реактивный центробежный вентилятор, разработанный для рециркуляции горячих газов в промышленных тепловых процессах, требующих непрерывной, надёжной и безопасной работы в жёстких температурных условиях. Конфигурирован как plug-fan с ремённым приводом и термоизоляционным корпусом; рассчитан на низкие вибрации, сниженный шум и длительный срок службы при непрерывной эксплуатации.

Типичные применения

• Печи
• Котлы
• Окрасочные кабины
• Сушильные камеры
• Термоизоляционные камеры
• Горелки
• Плавильные печи
• Системы контроля температуры

Теплоизоляция

• Теплоизоляция из высокоплотной минеральной ваты
• Плотность: 145 kg/m³
• Стандартная толщина стенки: 150 mm

Реактивное колесо

• Самоочищающееся колесо
• Усиленное назад изогнутое колесо высокого КПД (реактивный тип)
• Изготовлено из прокатной углеродистой стали
• Динамическое балансирование для минимизации шума и вибраций

Основные характеристики

• Высокопроизводительное колесо
• Самоочищающийся дизайн
• Динамическое балансирование
• Чёрное термостойкое покрытие на колесе
• Прочная герметичная моноблочная конструкция

Приводная система

• Приводной узел с защитными ограждениями в соответствии с ISO 13857
• Высокоэффективный, не требующий обслуживания ремень

Тепловые параметры

• Диапазон температуры газа для непрерывной работы: -40 °C до 350 °C
• По запросу доступны специальные версии до 450 °C
• Максимальная допустимая температура окружающей среды для двигателя: 60 °C

Стандартная отделка

• Корпус из прокатной углеродистой стали
• Термостойкое покрытие
• Коррозионная защита по классу C3
• Колесо с чёрным термостойким лакокрасочным покрытием

Двигатели и эффективность

• TEFC двигатели: стандартные асинхронные двигатели IEC с короткозамкнутым ротором
• Степень защиты IP55
• Класс изоляции F
• Двигатель с монтажом B3 установлен на основание

Стандартные напряжения

• 230/400 V 50 Hz для трёхфазных двигателей до 4 кВт
• 400/690 V 50 Hz для более высоких мощностей

Соответствие ErP

• IE3 (Premium Efficiency): стандартно от 0,75 кВт до 55 кВт
• IE4 (Super Premium Efficiency): от 75 кВт и выше
• IE2 (High Efficiency): для мощностей ниже 0,75 кВт

Технические характеристики

• Серия/модель: PIROX
• Тип: Реактивный центробежный вентилятор (plug fan), ремённый привод
• Изоляция: минеральная вата 145 kg/m³; стандартная толщина 150 mm
• Материалы: прокатная углеродистая сталь (рамная конструкция и колесо)
• Колесо: назад изогнутые лопасти, усиленное, самоочищающееся, чёрное термостойкое покрытие
• Динамическое балансирование колеса
• Прочная герметичная моноблочная конструкция
• Привод: защищённый узел согласно ISO 13857; не требующий обслуживания высокоэффективный ремень
• Диапазон температуры газа непрерывно: -40 °C до 350 °C (до 450 °C по запросу)
• Макс. температура окружающей среды для двигателя: 60 °C
• Двигатели: TEFC, IEC короткозамкнутый ротор, IP55, изоляция класс F, монтаж B3 на раме
• Напряжения: 230/400 V 50 Hz (до 4 кВт); 400/690 V 50 Hz (для больших мощностей)
• ErP: IE2 / IE3 / IE4 в зависимости от мощности (см. технический паспорт)
• Отделка: термостойкое покрытие; коррозионная защита C3
