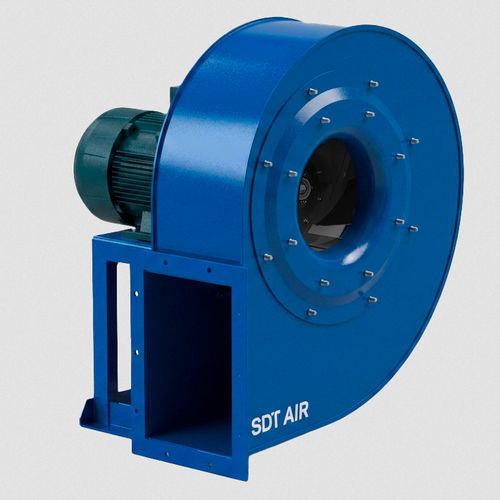

Высокотемпературный вентилятор MOVEX-P

ATEXмалошумныйцентробежный

Обзор
Центробежный вентилятор среднего давления с одним входом, прочная конструкция: корпус и рабочее колесо из стального листа. Предназначен для транспортировки чистого до очень запыленного воздуха. Серия MOVEX-P от SDT Air разработана для промышленных систем, требующих постоянного воздушного потока при условиях среднего давления. Конфигурация System 4: рабочее колесо смонтировано непосредственно на валу двигателя, мотор установлен на жестком основании для обеспечения постоянной соосности, максимальной передачи мощности и уменьшения обслуживания.

Применение

• Всасывание и транспорт чистого и запыленного воздуха, включая опилки, древесную щепу, стружку и неволокнистые гранулированные материалы
• Фильтрация и циклонирование
• Термические процессы сушки
• Локальная вытяжка
• Пневмотранспорт
• Охлаждение промышленного оборудования и станков

Ключевые особенности

• Динамическая стабильность: передняя опорная нога для минимизации вибраций; опционально до размеров 500, в стандартной комплектации с 560
• Рабочее колесо с обратным изгибом: самоочищающийся профиль; статическое и динамическое балансирование обеспечивает тихую работу даже при воздухе с частицами
• Универсальность монтажа: регулировка на объекте до размера 630; для размеров 710–1000 ориентация задается на заводе для обеспечения целостности сборки
• Прочная конструкция: все ферромагнитные детали из углеродистой стали; до 630 — высокоточная фальцевая сборка; от 630 — сплошная сварка для максимальной жесткости
• Тепловое исполнение: стандартное исполнение для непрерывной работы до 130 °C; высокотемпературные исполнения (охлаждаемое рабочее колесо, подбор материалов и конструктивные решения) допускают непрерывную работу до 250 °C при соответствующей конфигурации
• Стандартное покрытие: промышленное лакокрасочное покрытие для неагрессивных сред

Варианты кастомизации

• Специальные материалы: нержавеющая сталь (AISI 304 / 316), сталь Corten, Hardox для повышенной износостойкости
• Покрытия и защита поверхности: термостойкие покрытия, горячее цинкование, специальные покрытия C4 / C5 для соленых или агрессивных сред
• Специальные исполнения: высокотемпературные версии, смотровые люки для очистки, сливные патрубки, герметичные или теплоизолированные корпуса, искробезопасные исполнения, двигатели с сертификатом ATEX

Электродвигатели и эффективность

• TEFC-двигатели: полностью закрытые двигатели с внешней вентиляцией, обеспечивающие надежную работу в тяжелых промышленных условиях
• Соответствие ErP: IE3 (Premium) от 0,75 кВт до 55 кВт; IE4 (Super Premium) от 75 кВт и выше; IE2 для мощностей ниже 0,75 кВт

Технические характеристики

• Модель: серия MOVEX-P
• Бренд: SDT Air
• Тип: центробежный вентилятор среднего давления, один вход
• Конструкция: корпус и рабочее колесо из стального листа; ферромагнитные части из углеродистой стали
• Конфигурация: System 4 — рабочее колесо на валу двигателя; мотор на жесткой раме
• Рабочее колесо: обратный изгиб, самоочищающийся профиль; статическое и динамическое балансирование
• Перемещаемая среда: чистый до сильно запыленного воздуха (опилки, щепа, стружка, негибкие гранулы)
• Типичные применения: фильтрация, циклоны, термическая сушка, локальная вытяжка, пневмотранспорт, охлаждение оборудования
• Монтаж: регулировка на объекте до 630; ориентация заводская для 710–1000
• Контроль вибраций: передняя опора (опция/стандарт в зависимости от размера)
• Тепловой диапазон: стандарт до 130 °C непрерывно; конфигурируемые версии до 250 °C
• Покрытие: стандартное промышленное; опции — термостойкие покрытия, горячее цинкование, покрытия C4/C5
• Опции: смотровые люки, сливные патрубки, герметичные/теплоизолированные корпуса, искробезопасные исполнения, двигатели ATEX
• Двигатели и эффективность: TEFC-двигатели доступны; соответствие ErP (IE2 / IE3 / IE4) в зависимости от диапазона мощности
