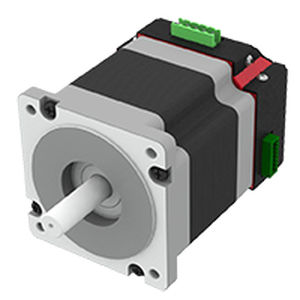

Драйверы SMD-4.2mini V2.1 предназначены для работы с шаговыми двигателями типоразмера NEMA34 с максимальным током на фазу 4,2 Ампера (SM8680). Шаговые двигатели SM8680 со встроенными драйверами представляют собой готовый к работе компактный шаговый привод.
В конструкции этой обновленной версии драйверов V2.1 использованы новейшие печатные платы. Эти схемы обеспечивают отличную динамику шаговых двигателей, быстрый разгон и достаточный крутящий момент на самых высоких скоростях. Внутренний генератор импульсов позволяет управлять шаговым двигателем без использования внешних источников сигнала.
Методы управления:
Импульсное управление положением (STEP/DIR)
Аналоговое управление скоростью (с помощью потенциометра)
Основные параметры миниатюрного встроенного шагового драйвера SMD-4.2mini V2.1
Питание - 24 - 48 В постоянного тока
Режим микрошага - 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128
Диапазон частоты импульсов внутреннего генератора 70 - 1200 Гц
Дополнительные функции:
- Встроенный тормозной резистор для работы с высокоинерционной нагрузкой
- Возможность подключения внешнего тормозного резистора
- Автоматическое переключение между управлением по фазе тока (обеспечивает более высокий крутящий момент и лучшую динамику) и управлением по фазе напряжения (более плавная и бесшумная работа)
- Микрошаг до 1/128 (1 - 1/16 - управление фазой тока, 1/32 - 1/128 - управление фазой напряжения)
- Ток удержания 75% - уменьшается автоматически
- Возможность инвертирования сигнала ENABLE в режиме импульсного управления положением
Основные параметры шагового двигателя SM8680 со встроенным драйвером SMD-4.2mini V2.1
Максимальный удерживающий момент: 45 кгс*см
Сопротивление фазы: 0.8 Ом
Индуктивность фазы: 3.5 мГн
Инерция ротора двигателя: 1400 г*см2
---
