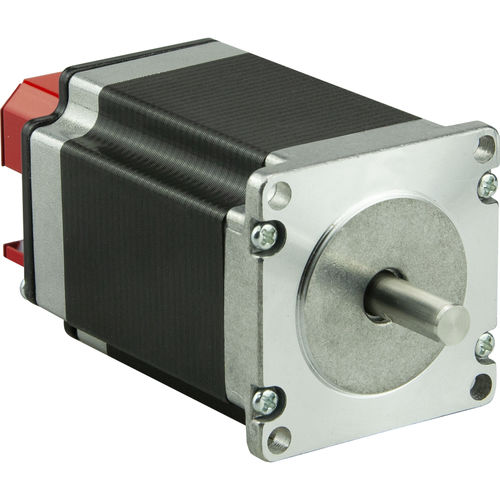

Двигатель со встроенным управлением SMD-2.8mini ver.2

шаговый гибридныйдвухфазный24 В

Интегрированные блоки управления серии SMD - mini второй версии предназначены для использования с двухфазными гибридными шаговыми двигателями, которые при использовании вместе с блоками образуют непрограммируемые шаговые приводы компактных размеров. SMD-мини-блоки второй версии являются драйверами, питающими двигатели в соответствии с внешними цифровыми сигналами, подаваемыми на входы управления. Приводы обеспечивают необходимую частоту вращения и направление вращения двигателя, а также точное позиционирование вала путем обработки логических сигналов: PITCH (импульс), DIRECTION (уровень) и RESOLUTION (уровень). В качестве источника логических сигналов могут быть использованы генераторы частоты, ПЛК, компьютеры с LPT-портом и т.д. Особенностями драйверов являются микрошаговый режим до 1/256 и программная настройка основных параметров. Для подключения драйверов к компьютеру рекомендуется использовать преобразователь UART-USB. Драйверы SMD-2.8mini ver.2 поставляются в комплекте с двигателями SM5776. Основные параметры шагового двигателя SM5776 с интегрированным драйвером SMD-2.8mini ver.2 Источник питания - 12 - 24 В пост. тока Микрошаговый режим - 1/1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256 Максимальный момент удержания: 18,9 кгс*см Сопротивление фазы: 1,13 Ом Индуктивность фазы: 3.6 мН Инерция ротора двигателя: 480 г*см2
