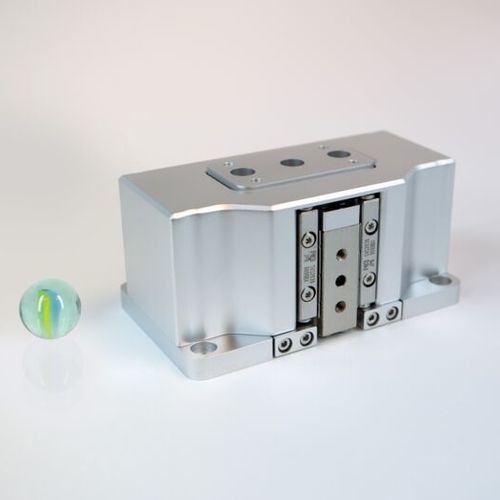

Координатный стол высокая нагрузка SHL-1D80N-1

вертикальныймногоосныйсверхточный

Вертикальная ступень с высокой нагрузкой, способная поднимать 80 Н в диапазоне перемещений 1 мм с нанометровой точностью. Линейные каскады серии SHL специально разработаны для работы с большими нагрузками. Механическая конструкция основана на клине с приводом, который гарантирует высочайшее разрешение движения каскада. Отдельная направляющая обеспечивает прямолинейное движение вдоль направления нагрузки и позволяет интегрировать датчик положения для прямой обратной связи по положению и работы в замкнутом контуре. Стативы, предназначенные для чисто вертикального перемещения для подъема компонентов или оборудования, могут быть оснащены дополнительной пружиной постоянного усилия для смещения полезной нагрузки до еще более высоких значений. Таким образом, возможны нанокодированные каскады, способные поднимать до 10 килограммов на несколько миллиметров, а также многоосевые системы на базе линейных каскадов серии SHL, обеспечивающие высокие блокирующие усилия во всех трех измерениях. Обеспечивая высокую полезную нагрузку, ступени SmarAct SHL остаются очень компактными и подходят также для установок с ограниченным пространством Механические Степени свободы - 1 Макс. Подъемная сила [Н] - 80 Размеры [мм] - 41 x 86 x 50 Вес [г] - 340 Замкнутый контур Разрешение датчика MCS2 [нм] - 1 (S), 4 (L) Однонаправленная повторяемость MCS2 [нм] - ± 40 (S,L) Разрешение датчика (H)CU [нм] - 100 (L) Однонаправленная повторяемость (H)CU [нм] - ± 200 (S,L) Опции Варианты материала - Алюминий в стандартной комплектации; стальная основа (-ST); титановая основа (-TI); черное анодированное покрытие (-BK) Варианты вакуума - HV (1E-6 мбар); UHV (1E-11 мбар)
