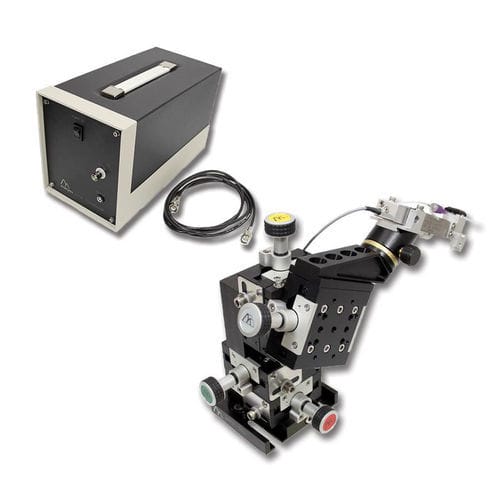

Пьезоэлектрический микроманипулятор MXPZT-300

Переключатель растворов серии MXPZT-300 использует высокоскоростной пьезоэлектрический нанопозиционер для перемещения наконечников пипеток в приложениях переключения растворов. Он разработан для переключения потоков растворов из стекла тета относительно записывающего электрода на скоростях, близких к теоретическому максимуму, что позволяет получать типичные кривые клеточного ответа менее чем за 200 микросекунд. Это делает систему идеальной для измерения клеточных ответов на лекарства или другие элементы в растворе.

Работа и особенности

• Пьезоэлектрическое движение запускается входом от стандартного оборудования усилителя записи, что позволяет контролировать расстояние, частоту и время задержки.
• Система включает в себя пьезоусилитель и плату формирования входного сигнала, которые значительно уменьшают вибрацию наконечника пипетки и могут быть перепрограммированы для практически полного устранения резонансов, уникальных для конкретных конфигураций.
• Нанопозиционер, обеспечивающий 250 микрон бокового перемещения, установлен на ультра-стабильном микроманипуляторе с перекрестными роликами MX1640, который обеспечивает 20 мм перемещения по всем четырем осям. Четвертая ось может быть установлена под любым углом для желаемого подхода и включает MXC-45 для вращения сборки пьезо/пипетки, что облегчает замену стекла.
• Основание MX1640 имеет встроенную грубую настройку для вращения всего манипулятора или может использоваться с вращательной платформой MX-RS для более точного движения.

Особенности продукта

• Диапазон перемещения 250 мкм
• Менее 6 мс полного перемещения
• Включен ручной манипулятор с 4 осями
• Поставляется с одной предварительно установленной пипеткой из стекла тета; дополнительные пипетки доступны отдельно
• Соответствие RoHS
• Соответствие CE

Технические характеристики

• Головка PZT:
  • Перемещение: 250 мкм
  • Минимальное контролируемое движение: 0,3 нм
  • Вход команды: от -10 В до +10 В
• Ручной манипулятор MX1640:
  • Максимальная нагрузка: 2 фунта
  • Перемещение по оси: 0,80 дюйма (20 мм)
  • Минимальное контролируемое движение: 5 мкм

Характеристики / Технические характеристики

• Высокоскоростной пьезоэлектрический нанопозиционер
• Идеально подходит для быстрого переключения растворов в измерениях клеточного ответа
• Включает пьезоусилитель и плату формирования входного сигнала
• Установлен на микроманипуляторе с перекрестными роликами MX1640 (4 оси, 20 мм перемещения каждая)
• Четвертая ось регулируется для угла подхода и вращения
• Доступны грубая и точная регулировка вращения
• Соответствие RoHS и CE
