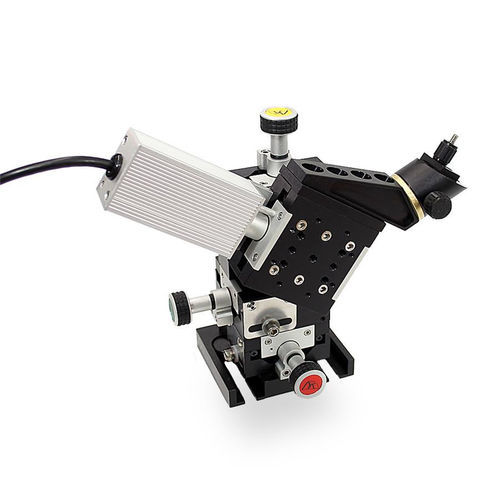

Механизированный микроманипулятор MX1641

3 оси

Микроманипулятор с перекрестными роликами серии MX1641 идеально подходит для исследований начального уровня и учебных курсов. Винты с пружинной нагрузкой упираются в жесткий упор, чтобы обеспечить работу без дрейфа. MX1641 включает в себя позиционирование с винтовым приводом 40 TPI для плавного движения перекрестных роликов по осям X, Y и Z. Ось зонда может быть отрегулирована на желаемый угол подхода от 0° до 180° и включает в себя моторизованную платформу серии 7600 для разрешения 0,2 мкм. MX1641 может использоваться с контроллерами серии e и MC2010 для управления платформой 7600 через замкнутый интерфейс между контроллером и энкодером двигателя. Замкнутое соединение обеспечивает разрешение 0,2 мкм и 0,1 мкм соответственно. Сцепление энкодера также позволяет использовать цифровой дисплей DR1000 для повторных или относительных требований к позиционированию. Все кабели экранированы, чтобы обеспечить бесшумную работу во время чувствительных электрофизиологических экспериментов. Высокоскоростные версии доступны по запросу.

Особенности продукта

• Быстрое позиционирование 1,7 мм/сек на 4-й оси
• Регулировка шага 40 на 3 ручных осях
• Линейный подход на моторизованной оси зонда
• Удерживает монтажные стержни диаметром от 3 до 10 мм.

Технические характеристики

• Максимальная нагрузка: 2 фунта
• Перемещение / ось: 0,80 дюйма [20 мм]

Минимальное контролируемое движение

• Ручное грубое: 5 мкм
• Моторизованная 4-я ось: 0,1 мкм
• Люфт: < 5 мкм
• Точность от точки к точке: ± 2 мкм

*Минимальное контролируемое движение*: ОСНОВАНО НА 1° ВРАЩЕНИЯ РЕГУЛИРОВОЧНОГО ВИНТА

Характеристики / Технические характеристики

• 4-осевой микроманипулятор: 3-осевой ручной привод, 1-осевой двигатель постоянного тока
• Перемещение 20 мм на ось
• Моторизованное разрешение 0,2 мкм
• Совместим с контроллерами серии e и MC2010
• Замкнутый интерфейс для высокой точности
• Экранированные кабели для бесшумной работы
• Высокоскоростные версии доступны по запросу
