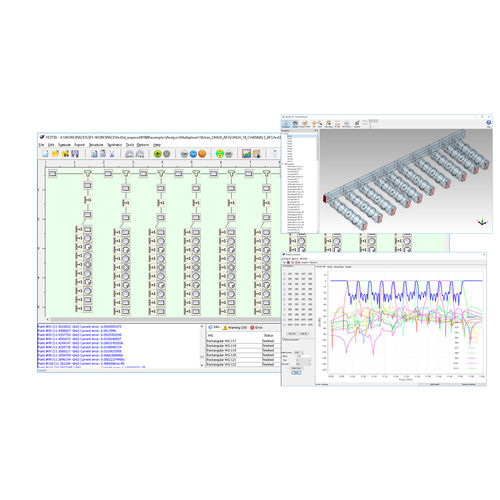

Программное обеспечение для анализа FEST3D

моделированиядля разработкиоптимизации

Fest3D - это программный инструмент, способный анализировать сложные пассивные СВЧ-компоненты на основе волноводов и коаксиальных резонаторов. Он работает быстро и обеспечивает высокую точность по сравнению с программными инструментами, основанными на методах полной сегментации. Этот пакет предлагает все возможности, необходимые для проектирования пассивных компонентов, такие как оптимизация и анализ допусков. Кроме того, инструменты расширенного синтеза Fest3D можно использовать для проектирования полосовых, двухмодовых и низкочастотных фильтров на основе пользовательских спецификаций. Fest3D основан на методе интегральных уравнений электромагнитного (ЭМ) моделирования, эффективно решаемых методом моментов. Кроме того, для извлечения модовой диаграммы сложных волноводов с произвольным сечением используется метод расширения граничных интегралов-резонансных мод (BI-RME). Удачное сочетание этих методов обеспечивает высокую степень точности и сокращение необходимых вычислительных ресурсов (в терминах процессорного времени и памяти). Метод анализа Fest3D использует многомодовое эквивалентное сетевое представление волноводных переходов. Fest3D решает каждый элемент полной схемы наилучшим из доступных методов, обеспечивая эффективность и точность. Благодаря этому Fest3D может быстро (в течение нескольких секунд или минут) моделировать сложные пассивные устройства. В отличие от программного обеспечения общего назначения (основанного на методах сегментации, таких как конечные элементы или конечные разности) на моделирование той же структуры могут потребоваться часы. Кроме того, используемый метод интегральных уравнений позволяет отказаться от части вычислений, зависящих от частоты, что приводит к сокращению времени вычислений для каждой частотной точки.
