Программное обеспечение для анализа SPARK3D

для интерфейсамоделированиядля разработки

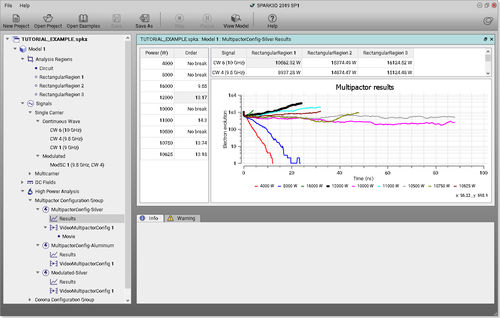

Spark3D - это уникальный инструмент моделирования для определения уровня мощности пробоя ВЧ-излучения в широком спектре пассивных устройств, включая полости, волноводы, микрополосковые и антенны. Spark3D может напрямую импортировать результаты полевых испытаний из программы моделирования CST Studio Suite для анализа пробоя в вакууме (мультипактор) и газового разряда. На основе этих данных Spark3D рассчитывает максимальную мощность, которую может выдержать устройство, не вызывая разрядных эффектов. Типичные приближенные подходы к определению уровня мощности ВЧ-пробоя любого компонента заведомо консервативны. Spark3D основан на передовых методах, которые анализируют явления пробоя численно, предсказывая более реалистичные уровни мощности пробоя и, таким образом, повышая маржу проектирования. Особенности Spark3D Основные возможности Spark3D включают: Импорт электромагнитных (ЭМ) полей из различных ЭМ-решателей. Автоматическое определение пороговой мощности пробоя. Определение областей анализа для выбора критических областей для анализа. Выходной интерфейс с богатыми данными моделирования в виде таблиц, графиков и 3D-изображений. Spark3D является дополнительной частью пакета CST Studio Suite®, а также доступен как отдельное предложение. Анализ мультипактора Эффект мультипактора - это пробойный СВЧ-разряд, возникающий в условиях вакуума из-за образования электронного облака. Высокоэнергетические электроны сталкиваются со стенками устройства, высвобождая вторичные электроны, что в конечном итоге приводит к образованию электронной лавины. Непрерывное высвобождение электронов приводит к созданию электронной плазмы, которая ухудшает отклик компонента.
