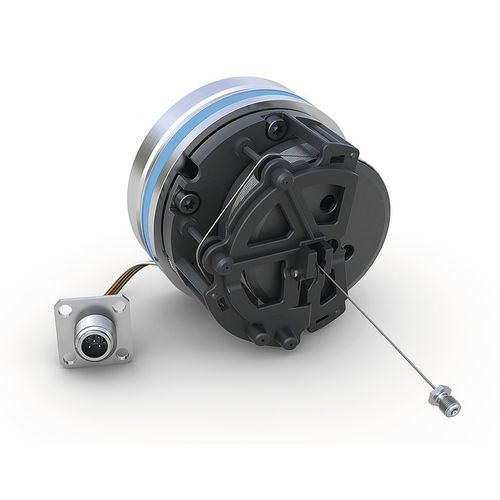

Энкодер SGH25 с проводным приводом
Датчик положения для гидравлических цилиндров с измерительной длиной до 2500 мм
Абсолютный проводной датчик для измерения положения и скорости в гидравлических цилиндрах, телескопических цилиндрах и поршневых аккумуляторах. Прочный, надежный и простой в интеграции, основанный на более чем 30-летнем опыте работы в области технологии датчиков с проволочным приводом.
Профиль SGH25:
Диапазон измерений 0 ... 2500 мм (98,42 дюйма)
Абсолютная система измерения
Устойчивость к давлению до 350 бар, пики давления до 450 бар
Высокая степень гибкости, настраиваемая на любую измерительную длину благодаря обучению
Доступны избыточные интерфейсы (CAT3)
Версия безопасности, используемая до уровня Performace d
Аналоговые, CANopen, SAE J1939, CANopen Безопасные интерфейсы
Характеристика - Технические данные - Дополнительная информация
Фланец - алюминий - уплотнительное кольцо (HNBR)
Корпус - синтетический - PA66
Конструкция проволоки - е0,45 мм - Стальной канат (нержавеющий)
Усилие растяжения - 23,9 Н -
Акселерация - 224 м/с2 -
Вес - -0,35 кг -
Электрические данные - -
Аналоговый интерфейс Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - 9 ... 32 В пост. тока - состояние окружающей среды MH. на выходе 0 ... 5 ... 0,5 ... 4,5 ... 0,25 ... 4,75 ... 1,0 ... 4.9 В. защита от обратной полярности
- 12... 32 В пост. тока - состояние окружающей среды MH. на выходе 0 ... 10 В. защита от обратной полярности
- 12... 32 В пост. тока - состояние окружающей среды MH. на выходе 0 ... 20 мА 4 ... 20 мА. но UB > Нагрузка +2,0 В. с защитой от обратной полярности
- 24 В постоянного тока ±20 % - состояние окружающей среды CE. защита от обратной полярности
Потребление тока - <40 мА - при 24 В пост. тока на энкодер
- <80 мА - при 12 В пост. тока на энкодер
Входная мощность - <1 Вт - без нагрузки на энкодер
Параметр st orage - 105 цидов - применяется также к калибровочным операциям
---
