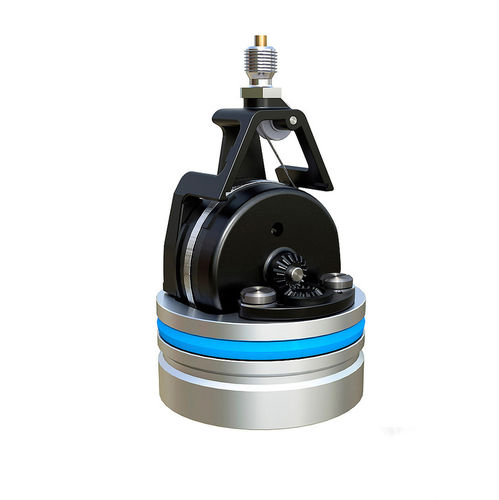

Энкодер SGH10 с проволочным приводом
Датчик положения для гидроцилиндров с длиной измерения до 1
Проволочный датчик SGH измеряет абсолютный, прямой ход поршня в гидроцилиндре. Благодаря новой системе измерения больше не требуется дорогостоящее сверление поршня. В результате снижаются затраты на интеграцию по сравнению с другими измерительными системами и эффективно предотвращается ослабление поршня. Изюминка: Измерительная система может использоваться даже в телескопических цилиндрах!
В рамках SPS IPC Drives 2015 посетители выставки и онлайн-пользователи номинировали SGH10 на премию DirectIndustry i-NOVO Award в категории TECH.
Профиль SGH10:
Диапазон измерений 0 ... 1000 мм (39,37 дюйма)
Абсолютная измерительная система
Интерфейс CANopen, аналоговый: ток и напряжение
Рабочее напряжение 9 ... 32 В постоянного тока
Устойчивость к давлению до 300 бар, пики давления до 500 бар
Высокая степень гибкости, настраивается на любую длину измерения благодаря обучению
Высокая электромагнитная совместимость
Высокая устойчивость к ударам и вибрации
Характеристика - Технические данные - Дополнительная информация
Фланец - алюминий - уплотнительное кольцо {UN B R)
Корпус - синтетический - PA66
Конструкция троса - e0.45 мм - стальной трос (нержавеющий)
Усилие выдвижения - 22 Н
Ускорение - 210 м/с2
Вес - -0,15 кг
Электрические данные - - -
■ Аналоговый интерфейс Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - 9 ... 32 В постоянного тока - с выходом 0 ... 5 В. 0,5 ... 4,5 В. 0,25 ... 4,75 В. 1,0 ... 4.9 В. обратная полярность не допускается
- 12... 32 В постоянного тока - с выходом 0 ... 10 В. обратная полярность исключена
---
