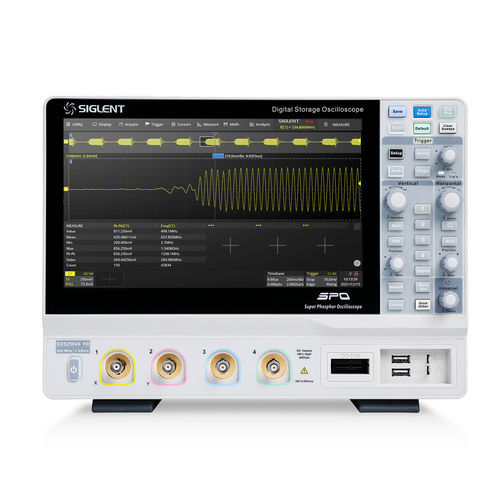

Сканер / осциллоскоп 4 канала SDS2000X HD series

аналоговый12 битовЛВС

Цифровые запоминающие осциллографы высокого разрешения SIGLENT серии SDS2000X HD построены на базе 12-разрядных аналого-цифровых преобразователей 2 ГСА/с и передних фронтов с превосходными характеристиками шумового пола. Они выпускаются с полосами пропускания 350 МГц, 200 МГц и 100 МГц, имеют максимальную длину записи 200 Мпт/ч и отображают 4 аналоговых канала + 16 цифровых каналов с возможностью анализа смешанных сигналов. В серии SDS2000X HD используется технология SPO компании Siglent с максимальной скоростью захвата осциллограмм до 100 000 wfm/s (в обычном режиме, до 500 000 wfm/s в режиме Sequence), функцией 256-уровневой градации интенсивности и режимом отображения цветовой температуры. В камере также используется инновационная цифровая триггерная система с высокой чувствительностью и низким джиттером. Триггерная система поддерживает несколько мощных режимов срабатывания, включая срабатывание по последовательной шине. Такие инструменты, как запись осциллограмм в историю, функции поиска и навигации, тест маски, построение графиков боде, анализ мощности и гистограммы, позволяют захватывать, сохранять и анализировать расширенные записи осциллограмм. Впечатляющий набор измерительных и математических функций, возможность подключения генератора сигналов произвольной формы с частотой 25 МГц, а также последовательное декодирование также являются особенностями SDS2000X HD. Большой 10,1'' емкостной сенсорный экран поддерживает мультитач-жесты, а удобный дизайн пользовательского интерфейса позволяет значительно повысить эффективность работы. Он также поддерживает управление с помощью мыши и удаленное веб-управление по локальной сети.
