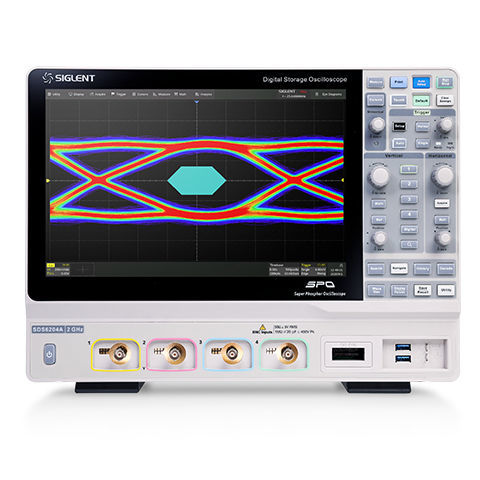

Цифровой осциллограф SDS6000A series

аналоговыйсо смешанными сигналаминастольный

Цифровые запоминающие осциллографы SIGLENT серии SDS6000A выпускаются с полосами пропускания 2 ГГц, 1 ГГц и 500 МГц, имеют частоту дискретизации 5 Гса/с (10 Гса/с ESR) на каждом канале, максимальную длину записи 500 Мпт/ch и отображают до 4 аналоговых каналов + 16 цифровых каналов с возможностью анализа смешанных сигналов. В серии SDS6000A используется технология SPO компании Siglent с максимальной скоростью захвата осциллограмм до 170 000 wfm/s (в обычном режиме, до 750 000 wfm/s в режиме Sequence), функцией 256-уровневой градации интенсивности и режимом отображения цветовой температуры. В камере также используется инновационная цифровая триггерная система с высокой чувствительностью и низким джиттером. Триггерная система поддерживает несколько мощных режимов срабатывания, включая срабатывание по последовательной шине. Такие инструменты, как запись осциллограмм в историю, функции поиска и навигации, тест маски, построение боде-графика, анализ мощности и анализ Eye/Jitter, позволяют захватывать, сохранять и анализировать расширенные записи осциллограмм. Впечатляющий набор измерительных и математических возможностей, опции генератора сигналов произвольной формы 25 МГц, а также последовательное декодирование также являются особенностями SDS6000A. Большой 12,1-дюймовый емкостный сенсорный экран поддерживает мультисенсорные жесты, а удобный дизайн пользовательского интерфейса позволяет значительно повысить эффективность работы. Он также поддерживает управление с помощью мыши и удаленное веб-управление по локальной сети.
