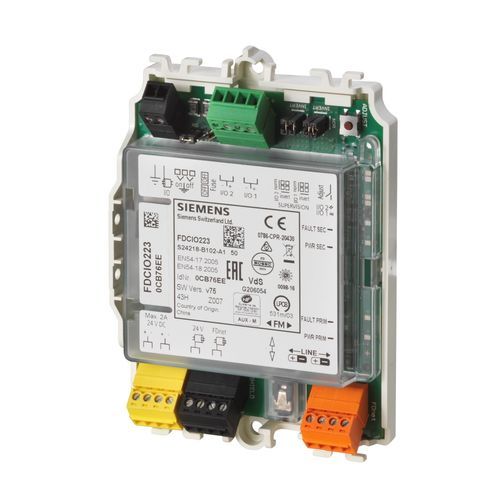

Адресуемый транспондер FDCIO223

IP65промышленный

Описание продукта
Транспондерный модуль ввода/вывода для подключения коллективных линий пожарных извещателей (GMT/обычная линия) и для контролируемого управления периферийными устройствами. Два I/O канала могут быть независимо параметризованы как коллективная линия извещателей, вход контакта, выход управления или выход управления с входом подтверждения. Индикация состояния светодиодами. В комплекте 2 диода Transzorb (20 В), 8 резисторов и 2 монтажные лапки для рейки TS35.

Функции

• Подключение коллективных GMT / обычных линий извещателей
• Контролируемые выходы для дымовых заслонок, оповещателей, дверных магнитов и устройств активации пожаротушения
• Два независимых I/O канала с гибкой параметризацией (линия извещателей, вход контакта, выход управления, подтверждение)
• Выбор временного окна для мониторинга подтверждений
• Индикация состояния светодиодами
• В комплекте Transzorb-диоды, резисторы и крепления для TS35

Документы / сертификаты

• Тип: FDCIO223
• Код заказа: S24218-B102-A1
• Технический лист и инструкция по установке (модуль ввода/вывода Transponder)
• Сертификат VdS - FDCIO223
• Certificate of constancy of performance - FDCIO223
• UKCA / EC декларации и Declaration of Performance
• Environmental Product Declaration - FDCIO223

Технические характеристики

• Рабочая температура: -25…60 °C
• Температура хранения: -30…+65 °C
• Стандарты: CEA GEI I-084, EN 54-13, EN 54-17, EN 54-18
• Внешнее питание: DC 18…32 V
• Рабочее напряжение (шина): FDnet / C-NET DC 12…33 V
• Относительная влажность: ≤85 %
• Степень защиты: IP30 (IP65 с внешним корпусом)
• Концевые резисторы: 3.3 kΩ/680 Ω, 2.7 kΩ/560 Ω, 3.3 kΩ
• Сечение кабеля: 0.2…1.5 mm² (2.5 mm²)
• Управляющий выход: DC 24 V ± 5 % / 2 x 1 A или 1 x 1.5 A
• Совместимость системы: FDnet -> FS20, AlgoRex, SIGMASYS; C-NET -> FS720
• Протокол связи: FDnet / C-NET
• Линия извещателей: коллектив GMT Siemens/Cerberus, Synova обычная/SynoLINE300, SynoLINE600 или аналогичные
• Габариты (Ш x В x Г): 132 x 90 x 24 mm
• Цвет: чисто-белый, RAL 9010
