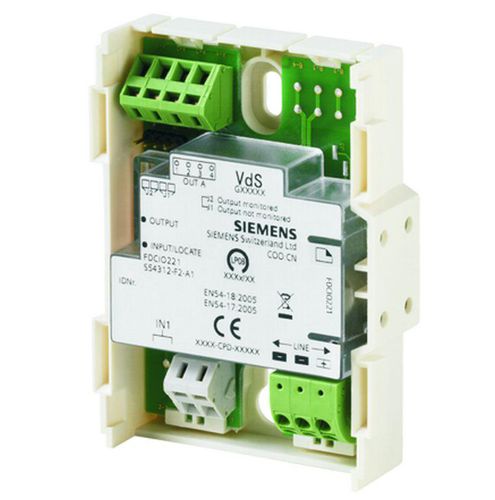

Цифровой модуль входа/выхода FDCIO221

децентрализованныйлинейныйвстраиваемый

Обзор
Модуль ввода/вывода для подключения одного безпотенциального коммутирующего контакта, используемого для индикации технических состояний (например, управление дверью или вентиляцией) или для срабатывания сигнализации. Подходит для децентрализованного управления противопожарными дверями, вентиляцией и кондиционированием. Обеспечивает 1 контролируемый вход и 1 настраиваемый выход.

Ключевые характеристики

• 1 вход для безпотенциального контакта; линия входа контролируется на обрыв и короткое замыкание (терминирующие сопротивления)
• 1 выход, настраиваемый как безпотенциальный релейный контакт (AC 22 V, 2 A) или как контролируемая цепь (DC 30 V, 2 A)
• Индикация состояния с помощью светодиода
• Питание через FDnet / C‑NET в режиме без потенциала; в контролируемом режиме требуется дополнительное питание DC 24 V
• В комплекте 3 резистора и 2 монтажные ножки для крепления на рейку TS35
• Совместим с FDnet (FS20) и C‑NET (FS720)

Номера изделий

• Тип: FDCIO221
• Артикул: S54312-F2-A1
• GTIN (EAN): 4047625029197

Технические характеристики

• Стандарты: EN 54-17, EN 54-18
• Рабочая температура: -25…70 °C
• Температура хранения: -30…+75 °C
• Класс защиты: IP30; IP65 с дополнительным корпусом
• Относительная влажность: ≤95 % rel.
• Рабочее напряжение: DC 12…33 V
• Сечение кабеля: 0.2...2.5 mm²
• Совместимость системы: FDnet -> FS20; C‑NET -> FS720
• Протокол связи: FDnet / C‑NET
• Ток покоя: макс. 0,4 mA
• Релейный выход (без потенциала): AC 22 V, 2 A, макс. 44 VA; DC 30 V, 2 A, макс. 60 W
• Габариты (Ш x В x Г): 95 x 71 x 23 mm
• Цвет: Чисто‑белый, RAL 9010
