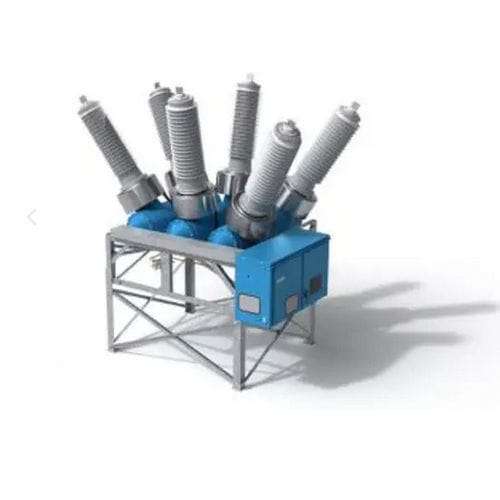

Вакуумный выключатель 3AV1 Blue DT

с изоляцией SF6с ванной, отключенной от электропитаниявысокого напряжения

Обзор
Декарбонизация энергетики требует исключения фторсодержащих газов из силового оборудования. Портфель Siemens Energy Blue предлагает высоковольтные переключающие устройства без SF6, заменяя SF6 вакуумным коммутацией и изоляцией чистым воздухом для достижения нулевых F‑газов при сохранении технической и экономической эффективности.

Технология
Продукты Blue используют вакуумные выключатели в сочетании с изоляцией чистым воздухом в качестве альтернативы SF6. Конструкции сохраняют занимаемую площадь и характеристики коммутации традиционных решений и подтверждены более чем 10‑летним опытом в области высоковольтной вакуумной коммутации. Применения: подстанции передачи, береговые и морские ветропарки, промышленные энергосистемы.

Инвестиции и производство
Siemens Energy инвестировала в увеличение производственных мощностей вакуумных выключателей на заводе в Берлине; производство осуществляется на 100% возобновляемой энергии, что обеспечивает устойчивость цепочки поставок и снижает CO2‑эмиссии при изготовлении.

Предложение ценности

• Нулевые F‑газы (без SF6)
• Вакуумная коммутация и изоляция чистым воздухом
• Сохранение технической производительности при конкурентных затратах жизненного цикла
• Доказанная надежность более 10 лет опыта
• Модульные, настраиваемые конструкции для подстанций и морских ветропарков

Проекты и партнёрства при поддержке ЕС
Технология Blue участвует в совместных программах (например, EU LIFE Blue) для демонстрации решений без F‑газов при более высоких напряжениях (включая 420 kV GIS) и проверки экономической жизнеспособности совместно с операторами систем и инвесторами.

Ключевые продукты портфеля Blue

• 8VM3 1 Blue GIS
  • Работает на 72,5 kV
  • Компактная модульная конструкция
  • Для наземных сетей, промышленности и морских подстанций
• 3AV1 Blue LT Circuit Breaker
  • Первый в мире 145 kV вакуумный выключатель типа live‑tank с изоляцией чистым воздухом
  • Такая же занимаемая площадь, как у SF6‑продуктов
• 3AV1 Blue DT Circuit Breaker
  • Первый в мире 145 kV вакуумный выключатель типа dead‑tank с изоляцией чистым воздухом
  • Такая же занимаемая площадь, как у SF6‑продуктов
• 8VM3 Blue GIS
  • Работает при 72,5 kV
  • Модульная конструкция для традиционных и морских подстанций
  • Опции с технологией Digital Sensgear™
• 8VM1 Blue GIS
  • 72,5 kV GIS, оптимизированный для интеграции с ветрогенераторами; вакуумный выключатель и изоляция чистым воздухом
• Газонаполнённый шинопровод (Gas‑Insulated Busduct)
  • Шинопровод с изоляцией чистым воздухом до 420 kV
  • Потенциальная экономия до ~60% F‑газов по сравнению с традиционными решениями
• 8VN1 Blue GIS
  • 145 kV GIS с вакуумным выключателем и изоляцией чистым воздухом
  • Оптимизированная занимаемая площадь с использованием LPIT

Цифровизация
Blue‑оборудование может интегрироваться с Noedra Node от Siemens Energy для цифровых возможностей подстанции: сбор данных в реальном времени, аналитика, обнаружение аномалий и оптимизация планирования обслуживания.

Установки и примеры

• Hornsea 3: поставка 2000‑го SF6‑free 8VM1 Blue GIS на крупную офшорную ветропарковую площадку в Северном море.
• Крупный офшорный проект в Нидерландах: поставка 160 секций 8VM1 Blue GIS.
• Порт Бергена (BKK Nett): обеспечение круизных судов чистой энергией без выбросов парниковых газов.
• Подстанция Netze BW Burladingen: первая энергоэффективная высоковольтная подстанция, работающая без SF6 и использующая цифровизацию.
• Fingrid (Финляндия): первые установки без F‑газов в Финляндии (несколько секций поставлено).
• Westnetz – Hesseln: развертывание 145 kV 3AV1 Blue выключателей, интегрированных с Noedra Node.

Преимущества и влияние

• Исключает использование климатически вредного SF6 в коммутационном оборудовании
• Снижает парниковый след активов передачи и распределения
• Обеспечивает высокую техническую производительность при конкурентных затратах жизненного цикла
• Поддерживает регуляторные и корпоративные цели по декарбонизации

Характеристики / технические спецификации

• 8VM3 / 8VM3 1: номинальное напряжение 72,5 kV (модульный GIS)
• 8VM1 / 8VM1 Blue GIS: 72,5 kV GIS для ветряных турбин
• 3AV1 (LT / DT): вакуумные выключатели для 145 kV приложений (LT = live tank, DT = dead tank)
• 8VN1: 145 kV GIS с вакуумным выключателем; оптимизированная занимаемая площадь (LPIT)
• Gas‑Insulated Busduct: изоляция чистым воздухом до 420 kV; потенциал экономии ~60% F‑газов
• Вакуумные выключатели: произведены на заводе в Берлине, увеличенная мощность; производство на 100% от возобновляемой энергии
• Цифровые опции: интеграция с Noedra Node для мониторинга в реальном времени, аналитики и цифрового управления подстанцией
