Вакуумный выключатель 3AV1 Blue LT

с воздушной изоляциейдля резкивысокого напряжения

Обзор
Декарбонизация энергетики требует устранения F‑газов из высоковольтного оборудования. Портфель Blue от Siemens Energy заменяет SF6 вакуумной коммутацией и изоляцией чистым воздухом, обеспечивая высоковольтное коммутационное оборудование без SF6 при сохранении технической производительности и экономической эффективности. Портфель рассчитан на наземные, морские и промышленные применения.

Технология
Продукты Blue используют вакуумные разрядники и изоляцию чистым воздухом. Архитектура поддерживает характеристики коммутации и целевые показатели стоимости жизненного цикла, опираясь на более чем десятилетний опыт в области высоковольтной вакуумной коммутации. Опции цифровой интеграции позволяют оптимизировать эксплуатацию и обслуживание.

Ключевые характеристики и преимущества

• Ноль F‑газов (заменяет SF6)
• Технология вакуумной коммутации (вакуумные разрядники)
• Изоляция чистым воздухом взамен SF6
• Отсутствие токсичности и сниженное воздействие на окружающую среду
• Сохранение уровня коммутации и изоляции при конкурентных затратах жизненного цикла
• Модульные и настраиваемые конструкции для наземных, морских и турбинных установок

Выбранные продукты Blue

• 8VM3 Blue GIS: работает на 72,5 кВ; компактная модульная конструкция; подходит для наземных сетей, промышленности, возобновляемых источников и морских подстанций.

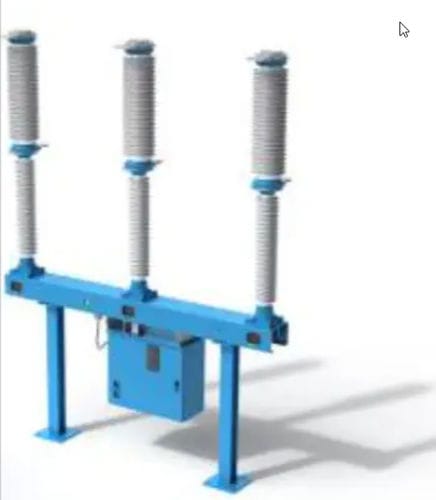

• 3AV1 Blue LT Circuit Breaker: 145 кВ вакуумный выключатель с живым баком и изоляцией чистым воздухом; занимает ту же площадь, что и эквиваленты на SF6.
• 3AV1 Blue DT Circuit Breaker: 145 кВ вакуумный выключатель с мёртвым баком и изоляцией чистым воздухом; занимает ту же площадь, что и эквиваленты на SF6.
• 8VM1 Blue GIS: 72,5 кВ GIS, адаптирован для установки в ветряных турбинах; оптимизирован для применения в турбинах.
• 8VN1 Blue GIS: 145 кВ GIS с вакуумным выключателем и изоляцией чистым воздухом; оптимизированный габарит с LPIT.
• Gas-Insulated Busduct (GIB): шинопровод с изоляцией чистым воздухом для напряжений до 420 кВ; может сэкономить до 60% F‑газов по сравнению с традиционными альтернативами.

Завод и производство
Siemens Energy инвестировала в завод в Берлине для наращивания производства вакуумных разрядников для портфеля Blue. Инвестиция поддерживает безопасность цепочки поставок, увеличивает производственные мощности и использует 100% возобновляемую энергию на предприятии, сокращая производственный след.

Проекты и установки
Технология Blue уже внедрена в ряде эталонных проектов по всему миру: морские ветропарки (массовые установки отсеков 8VM1/8VM3), субстанции net‑zero (первое экологически эффективное подстанционное решение Burladingen без SF6), портовые электросистемы (Bergen Port) и первые установки без F‑газов в Финляндии. Поддерживаемый ЕС проект LIFE Blue демонстрирует 420 кВ GIS без SF6 на передающем уровне.

Цифровая интеграция
Портфель поддерживает цифровую интеграцию подстанций (Noedra Node и связанные решения) для сбора данных в реальном времени, аналитики и автоматизации. Встроенные функции Digital Sensgear™ улучшают мониторинг, предиктивное обслуживание и принятие эксплуатационных решений.

Производительность и устойчивость
Продукты Blue нацелены на сохранение или улучшение характеристик коммутации и изоляции и надежности в течение жизненного цикла при значительном сокращении воздействия парниковых газов за счет удаления SF6 из высоковольтного оборудования.

Технические спецификации

• Изоляция: чистый воздух (замена SF6)
• Коммутация: технология вакуумных разрядников
• Номинальные/ориентировочные напряжения: 72,5 кВ (8VM3, 8VM1), 145 кВ (3AV1 LT/DT, 8VN1), до 420 кВ (демонстрации GIB)
• Конструкция: модульная, компактная, настраиваемая для наземных, морских и турбинных применений
• Встроенные опции цифровизации: совместимость с Digital Sensgear™ и Noedra Node
• Производство: увеличенное производство вакуумных разрядников на заводе в Берлине (100% возобновляемая энергия)
• Экология: ноль F‑газов, отсутствие токсичности, значительное снижение GWP по сравнению с решениями на основе SF6
• Сценарии использования: подстанции, морская ветроэнергетика, порты, промышленные сети
