Разъединитель-выключатель с мотором 3DN4

компактныйвертикальныйпромышленный

Обзор
Познакомьтесь с высоковольтными разъединителями и заземляющими выключателями Siemens Energy, предназначенными для промышленных и сетевых применений. Ассортимент охватывает широкий диапазон напряжений; в технических обзорах указаны варианты до 1200 кВ.

Производство и качество
Siemens Energy применяет стандартизированные производственные процессы, непрерывную разработку продукции и сертифицированную систему менеджмента качества для обеспечения стабильных характеристик. Глобальная производственная сеть сокращает сроки поставки и транспортные выбросы, обеспечивая локальную доставку и сервис.

Ключевые характеристики

• Диапазон напряжений: типичные значения 36 кВ–800 кВ; в техобзорах упоминается до 1200 кВ
• Номинальный ток до 5000 A; номинальные токи короткого замыкания до 80 kA (часто указаны для 1 с)
• Значения короткого замыкания являются максимальными и требуют проверки для конкретных применений
• Материалы и конструкция пригодны для сейсмически активных районов и экстремальных климатических условий
• Варианты для внутренней и наружной установки, включая прибрежные и соляные среды
• Разработано с учётом требований по коммутационной способности, включая коммутационные токи и электромагнитные/электростатические связи

Преимущества

• Контактные системы с минимальным обслуживанием; некоторые варианты без пружинных элементов
• Выгодное соотношение цена/производительность для сетевых и промышленных проектов
• Надёжная работа в широком диапазоне температур, условиях обледенения и сейсмических зонах
• Типовые испытания по IEC 62271-102 и испытания по стандартам IEC, ANSI, GOST R и GB
• Система менеджмента качества сертифицирована по DIN EN ISO 9001
• Поставляются сборки с рутинными испытаниями и предварительной регулировкой, упрощающие монтаж и ввод в эксплуатацию
• Долгосрочная техническая поддержка и сервис

Варианты
3DN1 разъединители с центральным разрывом

• Два вращающихся изолятора, смонтированных на интегрированной базовой раме
• Токовый путь открывается в сторону, что обеспечивает большие межфазные расстояния при параллельном расположении
• Гибкие схемы установки: параллельно, по диагонали или в линию
• Интегрированная базовая рама, адаптируемая к несущим конструкциям
• Доступны в различных цветах и конфигурациях
• Контактная система с минимальным обслуживанием
• Расширенные пределы RIV по уровням напряжения для снижения электромагнитных помех

3DN2 разъединители с двухсторонним разрывом

• Три опорных изолятора, центральный вращающийся изолятор несёт токовый путь
• Внешние опорные изоляторы удерживают неподвижные контакты; две открытые зоны разделения
• Компактная стабильная конструкция, допускающая высокие механические растягивающие нагрузки
• Возможна комбинация с разрядниками и аксессуарами
• Доступны с механизмом самоблокировки и в различных цветах
• Контактная система с минимальным обслуживанием

3DN3 пантомные (ножничные) разъединители

• Требуют минимального монтажного пространства, характерны ножничные соединения шин
• Варианты вертикального разъединения и подключения шин
• Применимы в диагональных или параллельных схемах, для гибких и жёстких шинных соединений
• Компактная, устойчивая конструкция, рассчитанная на высокие механические и тепловые нагрузки
• Механизм самоблокировки предотвращает открытие при коротком замыкании

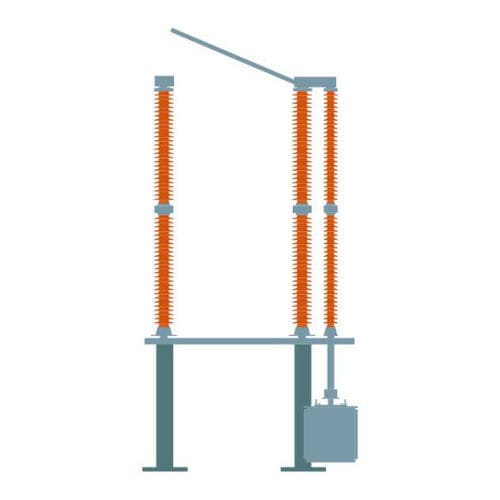

3DN4 разъединители с вертикальным разрывом

• Токовый путь открывается вертикально, что позволяет малые межфазные расстояния
• Комбинация вертикального качания и вращения вокруг продольной оси
• Большое расстояние между опорными и вращающимися изоляторами обеспечивает диэлектрическую прочность даже в солёном тумане
• Поставляются в виде законченных сборок для сокращения времени монтажа и ввода в эксплуатацию
• Доступны с самоблокировкой и в различных цветах

Контактные системы
Контактные системы разработаны для динамической и тепловой стабильности и длительного срока службы:

• Сила контакта увеличивается в условиях короткого замыкания
• Высокая стабильность по отношению к утечкам и коммутационным токам
• Оптимизированы для серебряного покрытия контактов, где это указано
• Решения без смазки и с долгосрочным уменьшением обслуживания
• Проверенный опыт эксплуатации на протяжении десятилетий

Модульная конструкция
Все типы устройств используют одинаковые базовые компоненты для упрощения проектирования и управления запасными частями:

• Токовый путь
• Контактная система (кроме пантомов)
• Опорный изолятор
• Вращающийся изолятор
• Базовая рама
• Соединительные тяги (кроме центрального разрыва)
• Привод

Системы привода
Доступные приводы спроектированы для надежной работы и упрощенного ввода в эксплуатацию:

• 3DV8 моторный привод: корпус, редуктор с мотором и электрооборудование с вспомогательным контактом; мотор-интегрированная передача для малогабаритной эксплуатации и низкого шума
• 3DV4 ручной привод: запираемый ручной рычаг для безопасного обслуживания и работ
• 3DV1 блок управления: собирает сигналы и централизует управление однофазными или разъединитель/заземлениеными механизмами

Технические характеристики

• Диапазон напряжений: типично 36 кВ–800 кВ; технические обзоры указывают до 1200 кВ
• Номинальный ток: до 5000 A
• Номинальный ток короткого замыкания: до 80 kA (часто указан для 1 с; проверяйте по применению)
• Диапазон температур эксплуатации: -60 °C до +55 °C (приведено в техническом обзоре)
• Стандарты: типовые испытания по IEC 62271-102; совместимо с IEC, ANSI, GOST R и GB
• Качество: система менеджмента качества сертифицирована по DIN EN ISO 9001
• Варианты конструкции: исполнения для внутренней/наружной установки, материалы для сейсмических нагрузок, опции самоблокировки, поставка в виде рутинно протестированных и предварительно отрегулированных сборок
