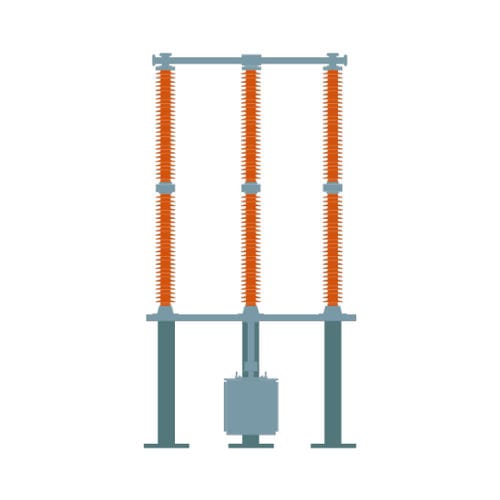

Разъединитель с боковым открыванием 3DN2

высокого напряжения2 полюса

Обзор Высоковольтные разъединители и заземляющие переключатели Siemens Energy обеспечивают видимую изоляцию и полную обесточенность для подстанций и элементов линии передачи. Ассортимент включает несколько конструктивных типов для внутренней и наружной установки в требовательных условиях.

Производство технологий разъединителей и заземляющих переключателей Производство построено на оптимизированных процессах и сертифицированной системе менеджмента качества. Глобальная производственная сеть сокращает сроки поставки и транспортные расстояния при сохранении единых технических стандартов и документации.

Основные характеристики

• Диапазон напряжений: 36 кВ — 800 кВ (ассортимент); дополнительные технические ссылки до 1200 кВ
• Номинальный ток: до 5000 A
• Номинальный ток короткого замыкания: до 80 kA (максимальные значения; требуется проверка для конкретного применения)
• Материалы и конструкции, рассчитанные на высокие сейсмические нагрузки
• Предназначены для внутренней и наружной установки, включая прибрежные и соленые условия
• Учитываются требования по коммутационной способности и электромагнитным/электростатическим связям, включая значения за пределами IEC при необходимости

Преимущества

• Бесконтактные системы контактов в классических конструкциях (без пружинных элементов)
• Оптимизированная совокупная стоимость владения за счёт предварительно настроенных и рутинно испытанных узлов
• Работа в суровых климатических условиях (большие перепады температур, обледенение, прибрежные зоны)
• Типовые испытания в соответствии с IEC 62271-102
• Система качества сертифицирована по DIN EN ISO 9001
• Поставка рутинно испытанных, предварительно отрегулированных сборок для упрощения монтажа и ввода в эксплуатацию
• Долгосрочная техническая поддержка и оперативное сервисное обслуживание

Варианты разъединителей и заземляющих переключателей В ассортимент входят конструктивные типы, оптимизированные под разные условия установки и компоновки шин:

• 3DN1 разъединители с центральным разрывом — два вращающихся изолятора, боковое открытие, гибкость для параллельных/диагональных/в линию схем, интегрированная базовая рама, расширенные пределы RIV, испытано по национальным и международным стандартам
• 3DN2 разъединители с двойным боковым разрывом — три опорных изолятора; средний изолятор вращающийся и несёт токовую дорожку; компактная и устойчивая конструкция, две открытые секции разрыва, опциональная самоблокировка, совместимость с разрядниками
• 3DN3 панцирные (pantograph) разъединители — минимальный занимаемый монтажный объём, ножничное соединение с шинами, диагональные или параллельные схемы, опция самоблокировки, прочные при высоких механических и тепловых нагрузках
• 3DN4 вертикальные разъединители — вертикальное открытие для малых межфазных расстояний, комбинированное вертикальное качание и вращательное движение, большой зазор между опорными и вращающимися изоляторами для устойчивости к соляному туману, поставляются в готовых сборках
• Автономные и настенные варианты заземляющих переключателей для видимой изоляции и абсолютного обесточивания

Модульная конструкция Все типы устройств состоят из одних и тех же базовых компонентов и имеют в значительной степени идентичные интерфейсы (если не указано иное):

• Токоведущий путь
• Система контактов (отсутствует у пантомографов)
• Опорный изолятор
• Вращающийся изолятор
• Основание/рама
• Соединительные тяги (кроме разъединителей с центральным разрывом)
• Привод

Контактные системы Преимущества и проверенное поведение контактных систем:

• При коротком замыкании контактное усилие возрастает
• Высокая динамическая и тепловая стабильность при условиях токов утечки
• Оптимизировано для серебряного покрытия контактов
• Доступны решения без смазки
• Предназначено для длительной эксплуатации без обслуживания
• Более 40 лет подтверждённого полевого опыта
• Концепции во многом основаны на разработках RUHRTAL

Приводные системы Приводы поставляются в виде готовых, предварительно отрегулированных сборок для упрощения монтажа и ввода в эксплуатацию. Типичные особенности: прочные корпуса из нержавеющей стали (IP54), IEC-испытанные вспомогательные контакты высокой долговечности, противоконденсационные обогреватели и совместимость с базами выключателей по запросу. Основные приводы и блоки управления:

• 3DV8 моторный привод — корпус, редуктор с мотором и электрическим оборудованием (вспомогательный контакт). Интегрированная моторная передача обеспечивает безобслуживаемую работу, безопасность и низкий шум.
• 3DV4 ручной привод — запираемый рычаг для безопасных работ по обслуживанию и ремонту.
• 3DV1 блок управления — централизует сигналы и собирает сигналы для однополюсных приводов или приводов разъединитель/заземление.

Система передачи мощности Примеры реализованных проектов демонстрируют применение разъединителей/заземляющих переключателей в качестве ключевых компонентов ВЛ- и ПС-инфраструктуры (AIS и GIS).

Назначение и области применения Разъединители обеспечивают видимую разрывную изоляцию для безопасных работ в высоковольтных сетях; заземляющие переключатели гарантируют абсолютное обесточивание высоковольтных компонентов. Типичные промышленные применения: подстанции, установки AIS/GIS и иная сеть/трансмиссионная инфраструктура, требующая видимой изоляции и безопасности персонала.

Caractéristiques / spécifications techniques

• Ссылки по напряжению: 36 кВ — 800 кВ (ассортимент); дополнительные технические обзоры с ссылками до 1200 кВ
• Номинальный ток: до 5000 A
• Номинальный ток короткого замыкания: до 80 kA (максимальные значения; иногда указываются 80 kA на 1 с — проверять по применению)
• Диапазон рабочей температуры: -60 °C … +55 °C
• Type-tested в соответствии с IEC 62271-102; испытания по другим национальным/международным стандартам (IEC, ANSI, GOST R, GB)
• Система качества: сертифицирована по DIN EN ISO 9001
• Варианты конструкции: разрыв в центре, двойной боковой разрыв, пантомограф, вертикальный разрыв, автономные и накладные заземляющие переключатели
• Механические характеристики: компактные/устойчивые конструкции, высокая прочность на разрыв, опции самоблокировки для безопасности при КЗ
• Устойчивость к окружающей среде: разработаны для суровых климатических условий, включая прибрежные/соленые среды, экстремальные температуры, образование льда и сейсмические зоны
• Особенности контактной системы: без обслуживания, без смазки, оптимизировано для серебряного покрытия, увеличение контактного усилия при аварийных условиях
• Поставка: рутинно испытанные, предварительно отрегулированные группы сборок для сокращения времени монтажа и ввода в эксплуатацию
