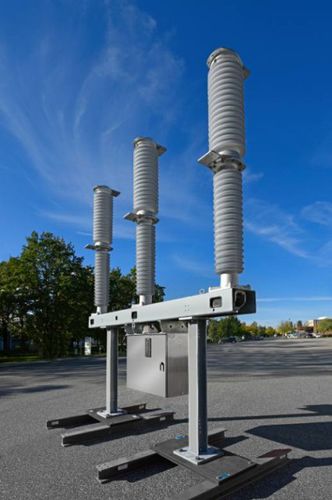

Вакуумный выключатель 3AV1

с ванной, отключенной от электропитанияс ванной под напряжениемс воздушной изоляцией

Обзор
При выборе выключателя важно иметь решение, соответствующее требованиям энергосистемы. Siemens Energy предлагает широкий ассортимент высоковольтных выключателей, предназначенных для защиты сетей, с проверенными технологиями и длительным сроком службы. Портфель включает продукты на основе вакуумного прерывания, прерывателей с самокомпрессией и механизмов с пружинным приводом с накопленной энергией, а также Zero F-gas Blue-продукты на основе чистого воздуха и вакуумной коммутационной технологии.

Ключевые сообщения

• Blue-портфель Zero F-gases: технологии коммутации на основе чистого воздуха и вакуума, отсутствие F‑газов и нулевой потенциал глобального потепления (GWP).
• Модульная, проверенная платформа для адаптации выключателей к специфическим системным и экологическим требованиям.
• Решения доступны в широком диапазоне напряжений до 1100 kV (на уровне портфеля).

Типы и основные характеристики продукции (таблица)
Тип выключателя | Диапазон напряжений | Ключевые характеристики
Live tank circuit breakers | 72,5 kV — 1100 kV | Модульная конструкция, однополюсная или трехполюсная работа, варианты изолятора из фарфора или композита, опциональные замыкающие резисторы
Dead tank circuit breakers | 72,5 kV — 550 kV | До 90 kA отключающая способность, двухцикловый режим, общие или отдельные основания, опциональные замыкающие резисторы, гибкие решения по трансформаторам тока
Dead tank compact (DTC) | 145 kV и 245 kV | Компактная конструкция, экономия площадей при аналогичной эксплуатационной гибкости и надежности
Disconnecting circuit breakers (DCB) | 145 kV и 420 kV | Совмещает функции коммутации и разъединения, снижает занимаемую площадь подстанции, упрощает проектирование системы

Избранные семейства продуктов — основные моменты

• 3AV1 FG Blue / 3AV1 Blue DT: Dead-tank выключатель Blue на базе вакуумного прерывания, нулевые парниковые газы, типично работает в диапазоне 72,5–145 kV (портфель).
• 3AP1 FG / 3AP1 FI / 3AP2/3 FI / 3AP4/5 FI: live-tank и другие многополюсные конструкции от 245 kV до 800 kV и выше; варианты с 1, 2 или 4 прерывающими элементами на полюс и опции для сейсмической устойчивости, замыкающих резисторов и долгих интервалов обслуживания.
• 3AP2 DCB / 3AP1 DCB: варианты DCB, объединяющие выключатель и разъединитель в одном устройстве, обеспечивающие экономию затрат и площади, с однополюсными приводами на отдельных или общих основаниях.

Технологии и работа

• Принцип вакуумного прерывания: вакуумные прерыватели в портфеле 3AV1 Blue обеспечивают высокие коммутационные характеристики, герметичность, отсутствие выбросов CO2 или F‑газов, герметичные «sealed-for-life» блоки с минимальным обслуживанием и пригодность для низких температур.
• Принцип самокомпрессии: гашение дуги с помощью самокомпрессии (и динамической самокомпрессии) применяется в семействе 3AP до очень высоких напряжений; запатентованная и постоянно развиваемая технология обеспечивает надежное гашение дуги.
• Механизм привода с накопленной энергией (пружинный привод): концепция привода на базе накопленных пружин (пружины открытия и закрытия внутри механизма) обеспечивает простой, надежный и долговечный привод с низкой энергией срабатывания и длительными интервалами обслуживания.

Аксессуары и цифровые решения

• Блок управления PSD: уменьшает перенапряжения и поддерживает управляемое переключение для приложений, таких как переключение конденсаторных батарей и реакторов, включение трансформаторов и автоматическое повторное включение (функции: одно/трехфазное автоматическое повторное включение, конфигурируемые параметры ПО, защищенное измерение тока и протоколы связи станции).
• SiCEA01: анализатор эрозии контактов для определения износа контактов посредством встроенных расчетов отключающих токов; пороги предупреждения и аварии, диапазон окружающих условий и Ethernet‑связь.
• Sensgear®: цифровое решение мониторинга для ячеек и выключателей, предоставляющее мониторинг в реальном времени, аналитику, метеорологические/GPS/специфичные данные по продукту и защищенную передачу в облако для реализации технического обслуживания по состоянию и ускоренной диагностики.

Эксплуатационные и экологические преимущества

• Продукты Blue Zero F-gas обеспечивают соблюдение экологических требований при доказанной эффективности.
• Модульность и множественные механические/электрические конфигурации дают гибкость для соответствия требованиям конкретного объекта, сейсмическим или низкотемпературным условиям.
• Длительные интервалы обслуживания (например: обслуживание через 25 лет для отдельных конструкций; заявления о безобслуживании до 25 лет для некоторых выключателей) снижают эксплуатационные расходы за весь срок службы.

Характеристики / технические спецификации

• Покрытие напряжений (портфель): до 1100 kV (конструкции live tank), dead tank до 550 kV, DTC при 145 kV и 245 kV, опции DCB при 145 kV и 420 kV.
• Возможность отключения: до 90 kA для выбранных моделей dead tank; количество прерывающих блоков варьируется в зависимости от конструкции (1, 2 или 4 блока на полюс).
• Температура / среда: выбранные продукты работают в экстремальных диапазонах температур (например, -60 до +55 °C для отдельных блоков и специализированные низкотемпературные конструкции).
• Технологии гашения дуги: вакуумное прерывание (3AV1 Blue), самокомпрессия / динамическая самокомпрессия (семейство 3AP).
• Привод: запатентованный пружинный привод с накопленной энергией с гарантированными низкими энергиями срабатывания циклов (напр., 10 000 циклов) и расширенными интервалами обслуживания для многих конструкций.
• Экология: Blue‑портфель — нулевые F‑газы, нулевой GWP, отсутствие токсичности у предлагаемых альтернатив коммутационных сред.
• Вспомогательные системы и мониторинг: PSD‑блоки для управляемого переключения, SiCEA01 для оценки износа контактов, Sensgear® для мониторинга состояния и облачного анализа.
