Вакуумный выключатель 3AP DT

с элегазовой изоляцией SF6с изоляцией SF6с изоляцией SF6

Обзор
Высоковольтные выключатели Siemens Energy предназначены для широкого круга задач в энергосетях передачи и распределения. Линейки продуктов (3AP, 3AV и модификации) включают live‑tank, dead‑tank, компактные и комбинированные выключатели, а также Blue‑портфель без SF6. Модульная платформа позволяет адаптировать решения под требования заказчика, обеспечивая длительные интервалы обслуживания и соответствие экологическим нормам.

Типы: сравнение

• Live‑tank выключатели — 72.5 kV до 1100 kV: модульная конструкция; одно‑ или трехполюсная работа; фарфоровые или композитные изоляторы; опциональные сопротивления закрытия.
• Dead‑tank выключатели — 72.5 kV до 550 kV: до 90 kA отключающая способность; двухцикловая работа; общие или раздельные основания; опциональные сопротивления закрытия; гибкие решения для ТТ.
• Dead tank compact (DTC) — 145 kV и 245 kV: компактное исполнение с аналогичной эксплуатационной гибкостью и надежностью.
• Disconnecting circuit breakers (DCB) — 145 kV и 420 kV: сочетание коммутации и разъединения в одном устройстве для уменьшения занимаемой площади подстанции и упрощения проектирования.

Live‑tank и DCB (выбранные типы и ключевые характеристики)

• 3AP1 FG — до 245 kV; одна прерывающая единица на полюс; диапазон температур −60 до +55 °C.
• 3AP1 FI — до 300 kV; однофазная работа на раздельных основаниях; высокая сейсмостойкость.
• 3AV1 FG Blue — вакуумная технология, отсутствие F‑газов, нулевой GWP; до 145 kV; в эксплуатации с 2017 г.
• 3AP2/3 FI — до 550 kV; две прерывающие единицы на полюс; увеличенные интервалы обслуживания (~25 лет).
• 3AP2 DCB 420 kV — выключатель и разъединитель в одном устройстве; экономия стоимости и площади; однофазный привод на раздельных основаниях.
• 3AP1 DCB 145 kV — комбинированное устройство с трехполюсным приводом на общей базе; экономия стоимости и площади.
• 3AP4/5 FI — до 800 kV; четыре прерывающие единицы на полюс; доступно с или без сопротивлений закрытия.

Dead‑tank и Dead Tank Compact (выбранные типы и ключевые характеристики)

• 3AP2/3 DT — до 550 kV; две прерывающие единицы на полюс; увеличенные интервалы обслуживания (~25 лет).

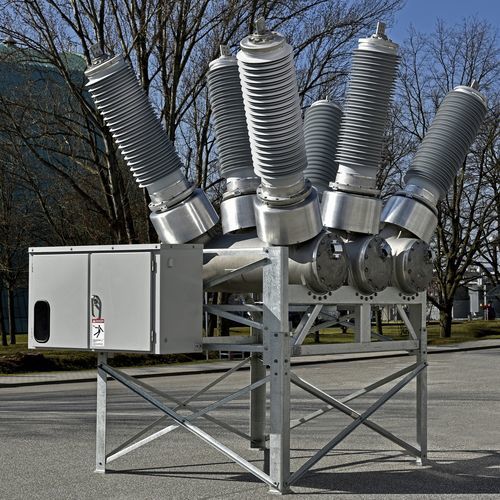

• 3AP1 DT — до ~170 kV при использовании смешанных газов; пригоден для очень низких температур; доступен с или без сопротивлений закрытия.
• 3AP1 DTC — компактное исполнение для ограниченных пространств и экстремальных условий; две прерывающие единицы на полюс.
• 3AV1 Blue DT — SF6‑free версия dead‑tank, позиционируемая как более экологичная; работает в диапазоне 72.5–145 kV.

Blue‑портфель
Blue‑портфель включает продукты без SF6 на базе вакуумных и чисто‑воздушных технологий коммутации. Blue‑решения дают нулевые F‑газы и служат альтернативой SF6‑оборудованию при требовании снижения экологического воздействия.

Технические характеристики и особенности

• Диапазон напряжений: покрытие от 72.5 kV до 1100 kV в зависимости от типа.
• Отключающая способность: конструкции dead‑tank до 90 kA (в зависимости от продукта).
• Диапазон рабочих температур: некоторые варианты рассчитаны на экстремальные условия (пример: −60 до +55 °C).
• Особенности конструкции: модульные платформы; одно‑ или многополюсные конфигурации; фарфоровые или композитные изоляторы; опциональные сопротивления закрытия; DCB‑варианты для уменьшения занимаемой площади.
• Техническое обслуживание: увеличенные интервалы обслуживания для отдельных конструкций (пример: обслуживание примерно через 25 лет; некоторые механизмы до ~6 000 операционных циклов).

Технологии коммутации

• Вакуумное выключение — применяется в линейке 3AV1 Blue: герметичные вакуумные прерыватель, отсутствие F‑газов, высокая переключающая способность и пригодность для низких температур.
• Принцип самокомпрессии — способ гашения дуги, используемый в семействе 3AP до 1100 kV, с длительной историей развития.
• Механизм с пружинным приводом с накопленной энергией — запатентованный принцип для надежных, энергоэффективных приводов в семействе 3AP.

Аксессуары и цифровые решения

• Блок управления PSD — снижение перенапряжений, контролируемая коммутация, авто‑повторное включение, поддержка IEC 61850 / DNP3, графический анализ и история переключений.
• Анализатор эрозии контактов SiCEA01 — оценивает износ контактов по токам отключения, предоставляет предупреждения/сигналы тревоги, поддерживает Ethernet‑связь.
• Sensgear® — цифровой мониторинг для выключателей: мониторинг в реальном времени, аналитика, продукт‑специфичные данные, шифрованная передача в облако для проактивного обслуживания и удаленной диагностики.

Технические данные (сводка)

• Диапазоны напряжений: обычно 72.5 kV до 1100 kV в зависимости от продуктовой линейки.
• Напряжения Blue‑продуктов: SF6‑free вакуум/чистый‑воздух решения до ~145 kV (пример: 3AV1 FG Blue, 3AV1 Blue DT).
• Отключающая способность: до 90 kA для отдельных dead‑tank конструкций.
• Прерывающие модули на полюс: от 1 до 4 в зависимости от класса напряжения и конструкции.
• Рабочие температуры: отдельные типы рассчитаны на экстремально низкие температуры (пример: −60 °C до +55 °C).
