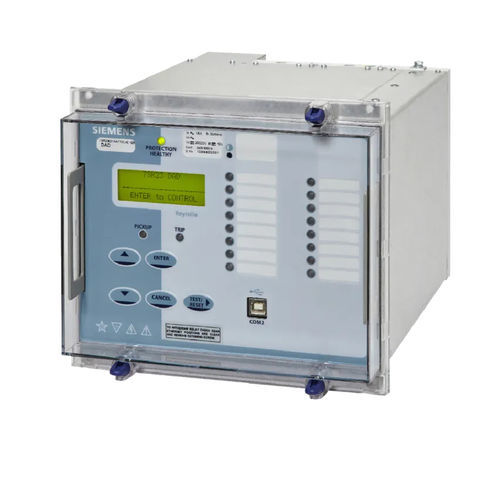

Защитное реле замыкания на землю Reyrolle 7SR23

токафазыдля электрического двигателя

7SR23 DAD представляет собой цифровое высокоомное импедансное реле циркулирующего тока с четырьмя токовыми входами, которое используется в качестве устройства защиты для обнаружения замыканий на землю и фазы. Особенности Реле может применяться для сборных шин, соединений, трансформаторов, реакторов и двигателей. Реле используется в системах с высоким импедансом в сочетании с внешними стабилизирующими и нелинейными резисторами (Metrosils). Стандартизированные внешние компоненты могут поставляться в корпусе Epsilon для облегчения проектирования и установки. Встроенная функция контроля ТТ обнаруживает разомкнутые цепи во вторичных цепях ТТ, что является фактором переключения цепей ТТ. Реле размещаются в корпусах E6 или E8. Встроенная логика обеспечивает оптимальную конфигурацию функциональности релейных входов и выходов. Функциональность защиты, контрольно-измерительных приборов и измерительных приборов доступна через каналы передачи данных. В стандартную комплектацию входят передний порт USB для локального подключения и задний порт RS485 для удаленного подключения, дополнительные задние порты поставляются в качестве опции. Функции Функции защиты -Дифференцированная защита граждан 87/50(G) -Ограниченная защита от замыкания на землю 87REF -Замыкание на землю (50G) Надзорные функции -CT-надзор (CT50) -Контроль устранения неисправностей (87/50BF) Функции мониторинга -Инструментарий Другие функции Опция -IEC 61850 -Восемь групп настроек -Защита паролем -Самоконтроль -Запись неисправностей, событий и осциллограмм
